Baixa manutenção 360° Rotação Pilão de motorista.

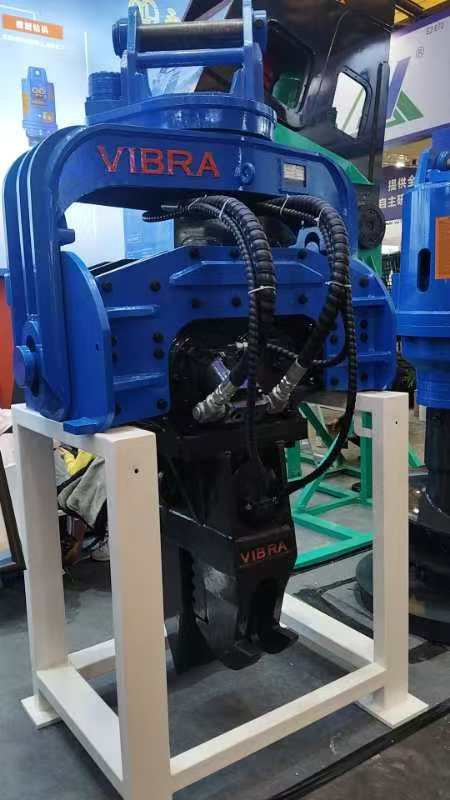

O bate-estacas de 360 ​​graus FV‑330R é um acessório vibratório hidráulico projetado para escavadeiras de 33 a 38 toneladas. Pertence à nossa família da série R (rotativa), que apresenta um mecanismo de giro de precisão que permite uma rotação contínua completa de 360 ​​graus – um divisor de águas para trabalhos que exigem orientação precisa de estacas, contornando obstáculos ou cravando estacas em padrões apertados. Ao contrário dos bate-estacas convencionais limitados a um ângulo fixo ou a uma rotação de ±90°, o FV‑330R permite ao operador rodar o martelo infinitamente em qualquer direção sem reposicionar a máquina transportadora.

Construído com um conjunto de mecanismo de rotação total, uma junta rotativa de alta pressão (classificação de 40 MPa) e um motor hidráulico robusto, o FV‑330R oferece saída de vibração de alta frequência (2.800 rpm) e 372 kN de força centrífuga. Ao mesmo tempo, seu design cuidadoso – incluindo mangueiras com isolamento de vibração e uma união rotativa resistente ao desgaste – resulta em um projeto de baixo custo de manutenção que reduz drasticamente o tempo de inatividade e as despesas com substituição de mangueiras. Essa combinação torna o FV‑330R ideal para projetos de infraestrutura exigentes no Sudeste Asiático, na Índia e na Rússia.

O FV‑330R é um verdadeiro bate-estacas com rotação de 360 ​​graus. Graças a um rolamento rotativo de precisão de grande diâmetro (capacidade de tração axial de até 90 toneladas, folga permanente zero), o martelo pode girar continuamente sem qualquer parada mecânica. Os operadores podem:

• Alinhe estacas pranchas ou estacas tubulares exatamente no ângulo necessário sem mover a escavadeira.

• Contorne colunas, pilares de pontes ou serviços subterrâneos existentes.

• Mude a orientação da pilha dentro de uma vala ou ensecadeira onde o espaço é limitado.
  A rotação é alimentada por um motor hidráulico de alto torque e controlada através de um circuito piloto, permitindo um ajuste de velocidade suave e contínuo.

Ao contrário dos acessórios de “giro limitado” que giram apenas 180° ou exigem reposicionamento manual, o FV‑330R fornece rotação contínua completa de 360 ​​graus em ambas as direções. Esse recurso elimina pontos cegos e permite que o operador execute sequências complexas de empilhamento sem nunca parar para reorientar a escavadeira. Ao cravar estacas-pranchas interligadas ao longo de um alinhamento curvo (por exemplo, para ensecadeiras ou muros de contenção), a rotação contínua garante que cada estaca corresponda perfeitamente à anterior. O torque de rotação é amplo para manusear estacas de até 12 m de comprimento e montagens de fixação pesadas.

O conjunto do mecanismo de giro total consiste em um anel interno forjado, um anel externo com dentes de engrenagem endurecidos por indução e rolamentos de rolos de alta capacidade. Especificações principais:

• Classificação de tração axial: 90 toneladas (capaz de extrair estacas profundamente incrustadas)

• Capacidade de carga radial: compatível com forças da lança da escavadeira de 38 t

• Folga zero permanente – fundamental para posicionamento preciso e redução do desgaste por vibração

• Vedado contra poeira e água (classificação IP65 no rolamento)
  Este mecanismo de giro também é equipado com uma junta rotativa de alta pressão (pressão de trabalho de 40 MPa, garantia de 12 meses) que fornece óleo ao motor vibratório durante a rotação. Ao contrário das mangueiras convencionais que torcem e friccionam, a junta rotativa mantém as mangueiras estacionárias em relação ao suporte, eliminando completamente as falhas de ruptura induzidas por fricção.

O FV‑330R gera uma saída de vibração de alta frequência de 2.800 rpm (ajustável dentro da faixa) e uma força centrífuga de 372 kN. O momento excêntrico é de 6,8 kgm, alcançado por um projeto de três eixos excêntricos (de acordo com nosso princípio vibratório padrão). A alta frequência liquefaz o solo ao redor da estaca, reduzindo a resistência ao atrito em até 70%. Em termos práticos:

• Uma estaca-prancha de aço de 12 m pode ser cravada em menos de 90 segundos em areia de densidade média.

• A extração de estacas previamente cravadas torna-se fácil, mesmo após meses de assentamento.

• A vibração é apenas vertical (as forças horizontais são canceladas), protegendo a lança da escavadeira e o conforto do operador.
  Em comparação com martelos de frequência mais baixa, a alta frequência do FV‑330R também reduz a transmissão de ruído e vibração para estruturas próximas – um benefício para projetos urbanos.

O FV‑330R incorpora um projeto de baixo custo de manutenção que aborda diretamente o ponto mais comum dos bate-estacas convencionais: ruptura por fricção de mangueiras hidráulicas. Nossa solução:

• A junta rotativa de alta pressão transporta óleo para o motor; as mangueiras não giram, portanto, não há torção, fricção ou atrito contra a lança.

• A junta rotativa é classificada para 40 MPa (bem acima da pressão do sistema de 32 MPa), com vedações endurecidas que duram mais de 3.000 horas de operação.

• O rolamento giratório de precisão requer apenas lubrificação quinzenal por meio de niples centralizados; nenhuma substituição programada sob uso normal.

• Todos os componentes hidráulicos (motor, bloco de válvulas) são provenientes de marcas internacionais de primeira linha, reduzindo os riscos de vazamento.
  Os dados de campo mostram que os proprietários dos nossos bate-estacas da série R gastam 60% menos na substituição de mangueiras e reparos relacionados em comparação com projetos não rotativos. Isto é especialmente valioso em locais de trabalho remotos (por exemplo, oleodutos russos ou pontes rurais indianas) onde o apoio de serviços é limitado.

• Sudeste Asiático – Projetos urbanos de arranha-céus e metrôs exigem a colocação precisa de estacas em locais congestionados. A rotação contínua completa de 360 ​​graus permite trabalhar entre fundações existentes sem mover a escavadeira. O design de baixo custo de manutenção reduz os custos logísticos de peças de reposição em países arquipelágicos como Indonésia e Filipinas.

• Índia – Os empreiteiros sensíveis aos custos valorizam o design de baixo custo de manutenção porque as falhas nas mangueiras dos martelos convencionais são uma despesa frequente. O conjunto do mecanismo de giro total com tração axial de 90 toneladas controla a extração de estacas cravadas durante reparos de pontes e construção de viadutos. A produção de vibração de alta frequência funciona bem nos variados solos aluviais da planície do Ganges.

• Rússia – Invernos rigorosos e locais remotos exigem fiabilidade. A junta rotativa e o rolamento de giro vedado operam em temperaturas de até –30°C com fluido hidráulico adequado. A rotação contínua (sem paradas) acelera o empilhamento de blocos de ancoragem de tubulações e fundações de permafrost. A capacidade de girar sem torcer a mangueira elimina um ponto de falha comum em mangueiras quebradiças ao frio.
