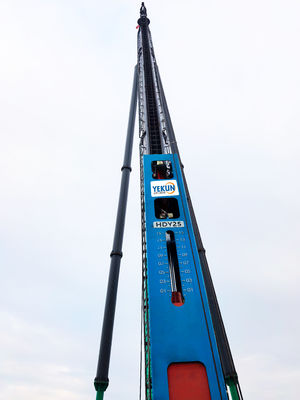

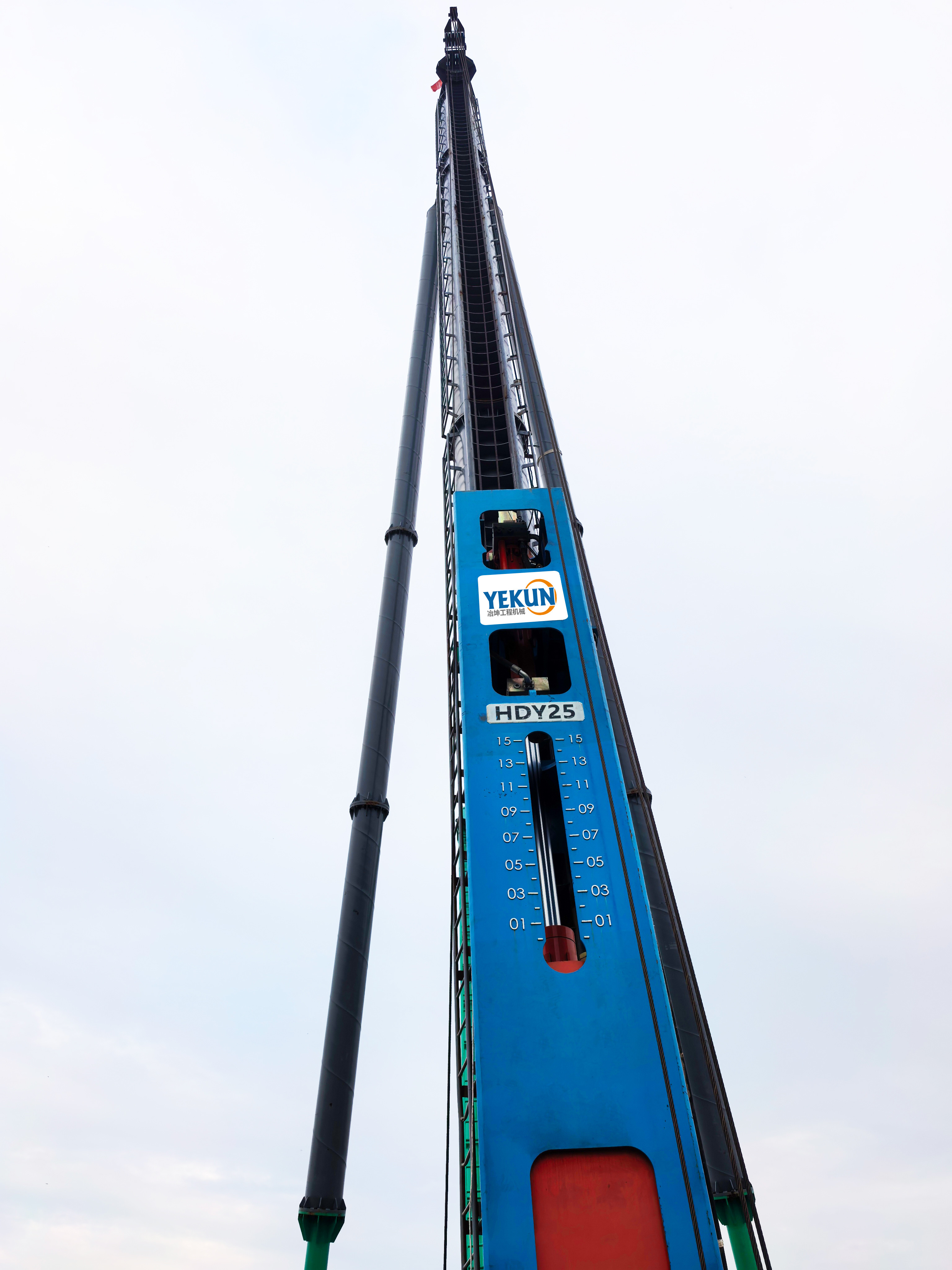

HDY25 martelo hidráulico com pilha de impacto

  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
Lugar de origem China
Marca YEKUN
Certificação ISO 9001:2015
Número do modelo HDY25
Quantidade de ordem mínima 1 conjunto
Preço Negociável
Detalhes da embalagem FCL
Tempo de entrega 7-20 dias
Termos de pagamento T/T, L/C, Western Union
Habilidade da fonte 20 grupos/mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Deixe um recado
Descrição de produto

Características:

A série HDY de martelos hidráulicos, que corresponde às estações de energia das séries E e D, é o mais recente equipamento de construção de fundações que economiza energia e é ecologicamente correto, desenvolvido por nossa empresa. Adota múltiplas tecnologias avançadas de controle hidráulico e elétrico, com características como baixo ruído, ausência de poluição, alta eficiência e economia de energia, segurança e confiabilidade, e fácil operação. Adequado para construção de cravação de estacas pré-fabricadas e estacas de aço com diferentes condições e requisitos geológicos, a estação de energia D550 também pode ser combinada com martelos vibratórios para construção, tornando-se uma nova geração ideal de máquinas de estacas.


O sistema hidráulico tem alta eficiência, com uma corrente de trabalho nominal de cerca de 200~250A, e pode ser equipado com cabos de alumínio de 120~150 quadrados.
O cabo tem uma pequena área de seção transversal e é leve, reduzindo muito a intensidade do trabalho dos trabalhadores; O martelo hidráulico HDY25 é equipado com um motor diesel Dongfeng Cummins QSZ13-C550, duas bombas de pistão Rexroth A11VLO260 e uma bomba de lâmina dupla Parker T67DB conectadas em série para formar um conjunto de bombas, fornecendo energia crescente para a construção;
Adotando a bomba de óleo principal e válvula Rexroth de primeira classe internacional, com boa estabilidade, alta confiabilidade e alta eficiência e economia de energia;
Adotando o filtro de retorno de óleo Hedeke de primeira classe internacional, com alta taxa de fluxo, alta precisão de filtragem e baixa resistência ao retorno de óleo, pode
melhorar efetivamente a limpeza do óleo do sistema, reduzir a taxa de falha do equipamento e prolongar a vida útil do equipamento;
O cilindro hidráulico do bate-estacas adota vedações Trelleborg de primeira classe internacional, que têm baixa taxa de falha, alta eficiência e longa vida útil;
Adotando um resfriador de óleo três em um de alta potência, juntamente com um controlador de temperatura para controlar com precisão a temperatura do óleo, resolve completamente o problema da alta temperatura do óleo na cravação hidráulica, melhora significativamente a eficiência da cravação e prolonga efetivamente a vida útil das vedações e do óleo hidráulico;
A estação de energia adota um tanque de combustível de alto nível e design de ventilação forçada interna para melhorar a sucção da bomba de óleo, motor da bomba de óleo, gabinete elétrico ou dissipação de calor do motor.

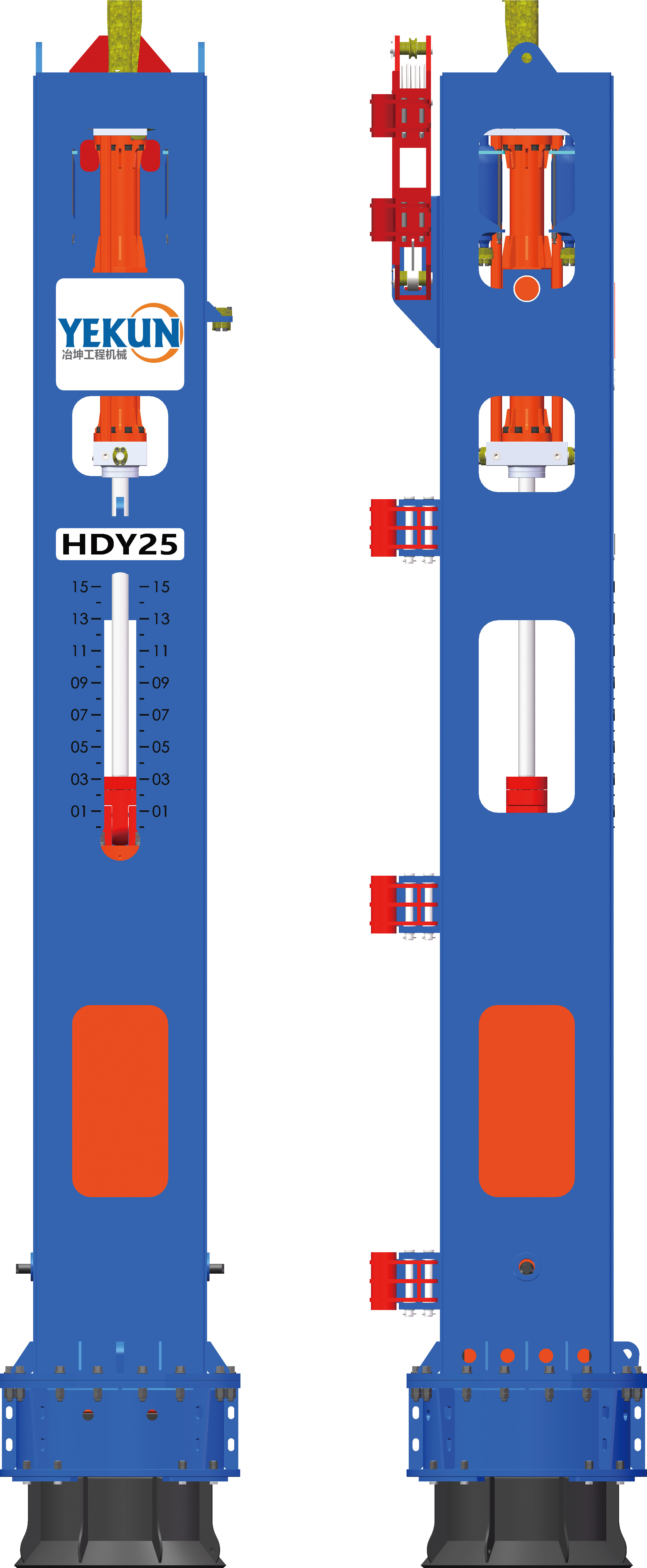

Estrutura Principal e Aparência:

A série HDY de martelos hidráulicos é composta por peças mecânicas, sistema hidráulico e sistema elétrico. A parte mecânica é o corpo principal do martelo hidráulico, que realiza trabalho externo no martelo. O sistema hidráulico é a fonte de energia do martelo hidráulico, enquanto o sistema elétrico é a entrada de energia e o centro de controle do sistema hidráulico.

A parte mecânica consiste na montagem do núcleo do martelo, montagem do corpo do martelo, montagem do cilindro de óleo, tampa superior da estaca, tampa inferior da estaca, almofada do martelo, anel amortecedor da tampa da estaca, trem de aterrissagem, etc. O trem de aterrissagem é usado para a subida e descida de martelos hidráulicos; O corpo do martelo é o corpo de suporte de toda a parte mecânica, usado para suportar o cilindro de óleo e o núcleo do martelo; A tampa superior da estaca é fixada na parte inferior do corpo do martelo, e a tampa inferior da estaca é encaixada dentro da tampa superior da estaca para suportar a estaca e transmitir a força de impacto; A almofada do martelo e o anel amortecedor da tampa da estaca são encaixados na tampa inferior da estaca para obter a transferência de energia entre o núcleo do martelo e a estaca; A montagem do cilindro de óleo do martelo hidráulico realiza o levantamento do pistão do cilindro de óleo e a aceleração da gravidade através da abertura e fechamento da válvula de encaixe instalada no bloco de válvulas do cilindro de óleo. A abertura e o fechamento da válvula de encaixe são controlados pela válvula solenóide e válvula de sequência instaladas no bloco de válvulas do cilindro de óleo.
O sistema hidráulico consiste principalmente em uma estação de energia, tubos de óleo, cilindros de óleo, etc.
O sistema elétrico consiste principalmente em quatro partes: controlador, caixa de controle eletrônico, sensores e motor.


Parâmetro do Produto:

Modelo Unidade HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
Energia máxima de impacto KN.m 60 120 150 180 210 240 270 300 330 375
Curso máximo do
núcleo do martelo		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
Frequência de impacto bpm bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
Peso do corpo de impacto kg 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
Altura total A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
Altura total B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
Largura dianteira e traseira C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
Largura esquerda e direita D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
Peso do martelo hidráulico kg 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
Peso do trem de aterrissagem kg 200 200 500 500 650 650 650 870 870 870
