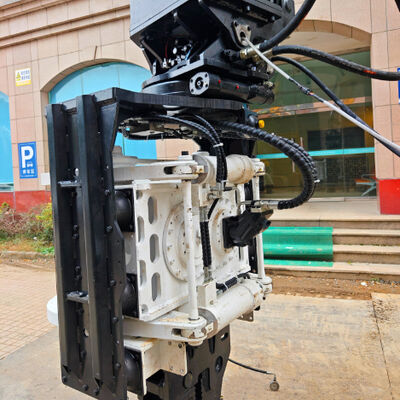

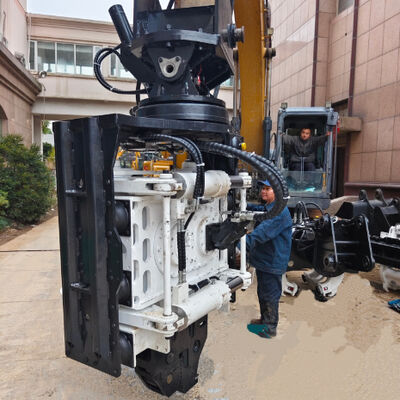

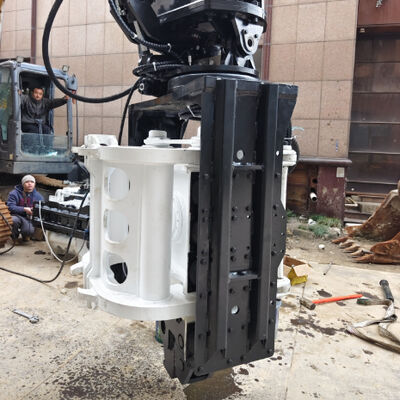

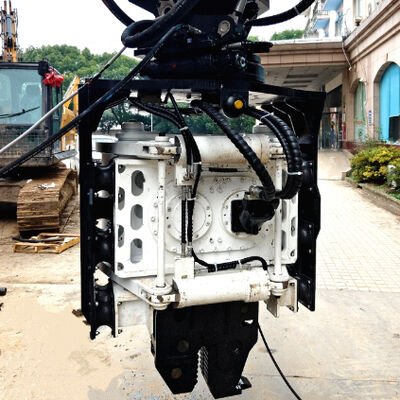

Bate-estaca SV300 Side Grip – Sistema de fusão de fluxo de bomba dupla e conjunto de válvula de controle integrado para escavadeiras 25-32t

O controlador de pilhas de aderência lateral SV300 é um dispositivo de fixação vibratório hidráulico concebido para escavadeiras de 25 a 32 toneladas, pertencente à nossa série SV, concebido para conduzir e extrair pilhas de chapas de aço, vigas H,e pilares de tubulação em espaços estreitos e espaços estreitos, tais como reformas de fábricasO SV300 incorpora cinco características hidráulicas e estruturais avançadas: um sistema duplo de fusão de fluxo de bomba,um conjunto integrado de válvulas de comando, uma unidade de válvula de fusão de alto fluxo, uma solução completa de adaptação ao espaço confinado e uma saída de vibração de alta frequência (558 kN, 2300-3000 rpm).,O controlo preciso e a capacidade de operar onde os condutores convencionais de pilhas não cabem.

O SV300 está equipado com um sistema de fusão de fluxo de bomba duplo que permite a gestão de potência hidráulica em dois estágios.um único circuito de bomba fornece fluxo suficiente para acumular ou extrair luzQuando a pilha encontra cascalho denso, enchimento compactado ou argila rígida, a pilha deve ser colocada em contacto com o solo.O sistema funde automaticamente o fluxo de uma segunda bomba aumento instantâneo da potência hidráulica para o motor vibratórioIsto aumenta a força centrífuga para os 558 kN completos, permitindo que o SV300 supere condições geológicas difíceis sem melhorar a máquina transportadora.Proteção tanto do martelo como da escavadoraPara os operadores que trabalham em camadas de solo mistas (comuns nos deltas dos rios e planícies aluviais), esta característica melhora significativamente a produtividade.

O SV300 possui um conjunto integrado de válvulas de controlo importadas das principais marcas hidráulicas internacionais. Este bloco de válvulas compacto centraliza todas as funções hidráulicas:Direção de rotação excêntricaO controle independente de cada ação simplifica a manutenção e a solução de problemas, reduz a confusão externa da mangueira e melhora o tempo de resposta.Ao contrário dos sistemas tradicionais com várias válvulas separadas ligadas por mangueiras longas, a concepção integrada minimiza os pontos de fuga e reduz as perdas de pressão.O conjunto de válvulas é concebido para uma pressão de funcionamento de 32 MPa e inclui um sistema integrado de alívio da pressão e proteção anticavitaçãoPara os proprietários de frotas, isto significa menos falhas hidráulicas e diagnósticos mais rápidos.

Complementando o sistema de fusão de bomba dupla, o SV300 incorpora uma unidade de válvula de fusão de alto fluxo dedicada que gerencia o fluxo combinado de ambas as bombas.Esta unidade é projetada para lidar com até 280 L/min (o fluxo de funcionamento máximo do SV300) a 32 MPa sem queda significativa de pressãoA unidade de válvula de alto caudal inclui bobinas de precisão e assentos endurecidos para uma longa vida útil.A unidade de válvula abre passagens internas para fundir os dois fluxos da bomba sem problemasA unidade também fornece um controlo proporcional do caudal, permitindo ao operador variar a frequência de vibração de 2300 a 3000 rpm.fornecimento de energia ajustável que corresponde exatamente às condições do solo .

O SV300 foi concebido como uma solução completa de adaptação de espaço confinado.

• A fixação de agarre lateral elimina a necessidade de uma alta liderança vertical, reduzindo a distância aérea necessária para apenas 3,5 metros.

• As dimensões compactas (1343 × 1230 × 2923 mm) permitem que o martelo passe através de portas padrão e entre paredes espaçadas.

• A rotação contínua de 360° e a inclinação bidirecional de ±30° permitem um posicionamento preciso da pilha sem mover a escavadeira.

• Os assentos de pinças intercambiáveis permitem a rápida troca entre pilares de chapa de aço, vigas H e pilares de tubos sem ferramentas.

• O sistema de dupla fixação (agarrador lateral + agarrador inferior) mantém a pilha segura mesmo quando se trabalha em ângulos de inclinação extremos.
  Para empreiteiros que trabalham em expansões de fábricas, pontes subterrâneas, construções interiores, ou trincheiras urbanas,A SV300 transforma uma escavadeira padrão de 25 a 32 toneladas numa máquina de empilhamento altamente manobrável que pode aceder a áreas que nenhum outro condutor de pilhas pode alcançar.

O SV300 fornece uma saída de vibração de alta frequência de 2300 ∼ 3000 rpm (ajustável através do controle de fluxo) com uma força centrífuga de 558 kN (momento excêntrico 5,6 kgm).A vibração de alta frequência liquefaz rapidamente o solo ao redor da pilhaOs principais benefícios incluem:

• Penetração rápida: uma pilha de chapas de aço de 12 metros pode ser movida em 60 a 90 segundos em areia ou argila de densidade média.

• Extracção suave ∙ Mesmo empilhadas há meses podem ser puxadas com o mínimo de esforço.

• Vibrações laterais reduzidas forças horizontais anuladas, protegendo o braço da escavadeira e as estruturas próximas.

• Um ruído mais baixo ‡ alta frequência afasta o espectro acústico dos incômodos batimentos de baixa frequência.
  A frequência ajustável permite ao operador marcar a configuração ideal para cada camada de solo: frequência mais baixa (2300-2500 rpm) para solos macios para poupar combustível,frequência mais alta (2700-3000 rpm) para solo denso ou congelado para maximizar a penetração.

• Ásia do Sudeste ¢ Os projectos de infra-estruturas urbanas têm frequentemente condições de solo mistas (argila macia a areia densa).O sistema de fusão de fluxo duplo da bomba e a unidade de válvula de fusão de alto fluxo fornecem energia sob demanda sem sobredimensionar o suporteA solução de adaptação do espaço confinado permite a empilhamento sob os sobrevoos existentes e entre edifícios.

• Índia ¢ Os empreiteiros sensíveis aos custos beneficiam do conjunto integrado de válvulas de controlo, que reduz as fugas de mangueiras e o tempo de inatividade de manutenção.A saída de vibração de alta frequência funciona eficientemente nos diversos solos do planalto de Deccan e da planície do GangesO projecto compacto é ideal para estradas rurais estreitas e pontes subterrâneas.

• A Rússia ­ Os climas frios e os locais remotos exigem uma hidráulica fiável.A solução de adaptação de espaço confinado é inestimável para blocos de ancoragem de tubulações e fundações de permafrost onde o acesso é restrito.

R: O sistema de fusão de fluxo de bomba dupla combina a saída de duas bombas hidráulicas (normalmente dos circuitos principal e auxiliar da escavadeira).Uma bomba fornece fluxo para uma operação energéticamente eficienteQuando se encontra solo duro, o sistema funde a segunda bomba, duplicando o fluxo para o martelo e aumentando a força centrífuga para 558 kN.

R: O conjunto integrado de válvulas de comando substitui várias válvulas separadas e mangueiras longas por um único bloco compacto.e melhora o tempo de respostaTodas as funções (inicialização/parada de vibração, rotação, inclinação, controlo de fluxo) são controladas através de uma unidade.

O sistema de fusão de fluxo duplo da bomba refere-se ao circuito hidráulico geral que combina dois fluxos da bomba.A unidade de válvula de fusão de alto caudal é o componente específico da válvula que realiza a fusão e regula o caudal combinado até 280 L/minAmbos estão integrados no projeto do SV300.

R: Combina a fixação de agarre lateral (sem líder vertical), dimensões compactas (1,34m de comprimento, 1,23m de largura, 2,92m de altura), rotação contínua de 360°, inclinação de ±30° e um sistema de pinças de mudança rápida.Pode trabalhar com menos de 3 anos.Os tectos são de 0,5 m e as paredes estão separadas por apenas 1,3 m ̇ lugares onde os condutores de pilhas convencionais não podem ir.

R: Para a maioria dos tipos de solo, sim. A saída de vibração de alta frequência (2300-3000 rpm) liquefaz o solo mais rapidamente do que a baixa frequência (1500-2000 rpm).Também produz menos vibração lateral e menor ruído percebidoA frequência ajustável do SV300 permite-lhe usar uma rotação mais baixa em solo macio para economizar combustível e uma rotação mais alta em solo denso para a máxima penetração.

A: Com bancos de pinças intercambiáveis: pilares de chapas de aço do tipo U e do tipo Z (até 12-15 m), vigas H até 350 mm e pilares circulares de tubulação até 600 mm de diâmetro.

R: Qualquer escavadeira de 25 ‰ 32 toneladas (Komatsu, Hitachi, SANY, XCMG, Liugong, etc.)) com um acoplador rápido hidráulico e dois circuitos auxiliares (para fusão de bombas duplas) ou pelo menos um circuito com caudal até 280 L/minA instalação normalmente leva um dia.
