Mato de impacto hidráulico com unidade de válvula de fusão de alto fluxo e conjunto de válvula de controle integrado HDY25 para empilhamento pesado

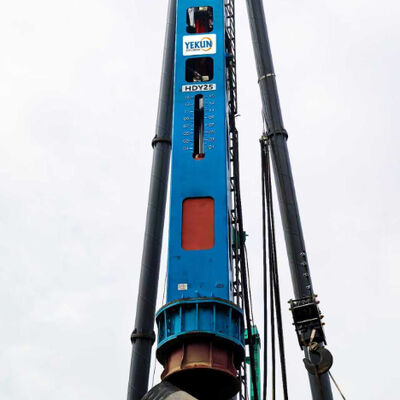

O martelo de impacto hidráulico HDY25 é o modelo principal da nossa série HDY, projetado para os projetos de estacas mais exigentes no Sudeste Asiático, Índia e Rússia. Com uma energia de impacto máxima de 375 kN·m, um corpo de impacto de 25.000 kg e inovações hidráulicas avançadas, o HDY25 proporciona uma produtividade incomparável. Esta máquina incorpora cinco inovações importantes de engenharia: uma unidade de válvula de fusão de alto fluxo, um conjunto de válvula de controle integrado, rolamento autolubrificante de baixa manutenção, servocontrole de posicionamento preciso e um projeto de baixo custo de manutenção. Juntos, esses recursos garantem uma operação confiável em climas extremos – desde o calor tropical até as geadas da Sibéria.

A HDY25 é alimentada por um trem de bombas exclusivo: duas bombas de pistão axial de deslocamento variável Rexroth A11VLO260 mais uma bomba de palhetas duplas Parker T67DB conectadas em série. A unidade de válvula de fusão de alto fluxo combina de forma inteligente a saída de todas as três bombas durante a fase de elevação do ciclo do martelo. Esta unidade de válvula direciona até 900 L/min (da estação de energia D550) para dentro do cilindro, elevando rapidamente o pistão de 25 toneladas. Durante a fase de queda, a unidade de válvula de fusão de alto fluxo reduz o fluxo para economizar energia e evitar superaquecimento. O resultado é um tempo de ciclo 25% mais rápido em comparação com martelos convencionais de bomba única, traduzindo-se diretamente em mais estacas cravadas por turno.

No centro do circuito hidráulico do HDY25 está o conjunto integrado da válvula de controle montado diretamente no bloco de cilindros. Este conjunto abriga válvulas de cartucho, válvulas solenóides e válvulas de sequência em um manifold compacto. O conjunto integrado da válvula de controle elimina mangueiras externas e possíveis pontos de vazamento. Quando a válvula solenóide recebe um sinal elétrico do controlador, a válvula do cartucho abre instantaneamente, permitindo que o pistão acelere sob a ação da gravidade e do óleo sob alta pressão. A válvula de sequência garante que a fase de elevação seja totalmente concluída antes do início da queda. Este conjunto de válvula de controle integrado reduz o tempo de resposta para menos de 50 milissegundos, dando ao operador um comando preciso sobre cada golpe.

O HDY25 opera em ambientes empoeirados, lamacentos e abrasivos. Para combater o desgaste, as guias do núcleo do martelo são equipadas com componentes de rolamento autolubrificantes de baixa manutenção. Esses rolamentos são feitos de bronze de alta resistência impregnado com lubrificantes sólidos. Ao contrário dos rolamentos convencionais lubrificados com graxa, o projeto de rolamento autolubrificante de baixa manutenção não requer lubrificação diária. Suporta cargas de alto impacto e flutuações de temperatura sem emperrar. Dados de campo de empreiteiros de empilhamento russos mostram que a baixa manutenção dos rolamentos autolubrificantes aumenta a vida útil da guia em 300% e reduz o tempo de manutenção de rotina em 80%. Para projetos do Sudeste Asiático com alta umidade e lodo abrasivo, esse recurso é uma virada de jogo.

O empilhamento moderno exige não apenas potência, mas também precisão. O HDY25 possui servocontrole de posicionamento preciso integrado ao sistema elétrico. Um controlador recebe feedback em tempo real dos sensores de curso no cilindro. O algoritmo de servocontrole de posicionamento preciso ajusta o sincronismo da válvula solenóide para regular o comprimento do curso do pistão com uma precisão de ±5 mm. Os operadores podem definir um curso específico através do painel de controle – por exemplo, um curso mais curto para golpes de acabamento delicados ou um curso completo de 1.500 mm para energia máxima. Este servocontrole de posicionamento preciso evita danos à cabeça da estaca, reduz o desperdício de material e garante o alinhamento vertical mesmo em terrenos inclinados. Nas fundações de pontes indianas ou em projetos de arranha-céus na Indonésia, este nível de controle é inestimável.

Cada componente do HDY25 é selecionado para minimizar despesas a longo prazo. O projeto de baixo custo de manutenção começa com peças comprovadas internacionalmente: vedações de cilindro Trelleborg (vida útil superior a 5.000 horas), filtros de retorno Hedrick (filtração absoluta de 10 μm) e bombas Rexroth (testadas por 10.000 horas). O design de baixo custo de manutenção também inclui um resfriador de óleo três em um de grande capacidade com controle termostático, mantendo a temperatura do óleo hidráulico abaixo de 65°C mesmo em condições ambientais de 45°C – o óleo mais resfriado significa maior vida útil da vedação e da bomba. A central elétrica possui um tanque de combustível montado no alto e ventilação interna forçada, reduzindo a cavitação da bomba e o estresse térmico do motor. No geral, o projeto de baixo custo de manutenção reduz os custos anuais de manutenção em cerca de 35% em comparação com os martelos hidráulicos concorrentes.

Para o Sudeste Asiático (Indonésia, Tailândia, Vietname, Filipinas):

• O rolamento autolubrificante de baixa manutenção suporta alta umidade e solos abrasivos sem lubrificação diária.

• A unidade de válvula de fusão de alto fluxo proporciona ciclos rápidos para empilhamento em solo macio.

• O design de baixo custo de manutenção reduz o tempo de inatividade em ilhas remotas onde o serviço é escasso.

Para a Índia:

• O servocontrole de posicionamento preciso garante a integridade da pilha em solo variável de algodão preto e estratos rochosos.

• O conjunto de válvula de controle integrado oferece comutação confiável mesmo com flutuações de energia.

• O projeto de baixo custo de manutenção reduz os custos operacionais para empreiteiros sensíveis ao preço.

Para a Rússia:

• O rolamento autolubrificante de baixa manutenção funciona em temperaturas abaixo de zero sem espessamento da graxa.

• A unidade de válvula de fusão de alto fluxo mantém a densidade de potência em solo muito congelado.

• A construção robusta com vedações Trelleborg evita vazamentos de frio.

Q1: Como a unidade de válvula de fusão de alto fluxo difere de um sistema de fusão de fluxo de bomba dupla?
R: A unidade de válvula de fusão de alto fluxo combina três fontes de bomba (dois pistões axiais + uma bomba de palhetas) em um único fluxo de fluxo otimizado, enquanto um sistema de bomba dupla mescla apenas duas. Isto proporciona ao HDY25 um fluxo de pico mais alto – 900 L/min – para uma elevação mais rápida do pistão.

Q2: O que torna o conjunto de válvula de controle integrado mais confiável do que os blocos de válvulas tradicionais?
R: Elimina a tubulação externa, reduz a queda de pressão e centraliza as válvulas solenóide e de cartucho em um coletor. Menos conexões significam menos vazamentos e resposta mais rápida.

Q3: Preciso de ferramentas especiais para fazer a manutenção do rolamento autolubrificante com baixa manutenção?
R: Não. Esses rolamentos não requerem ferramentas de lubrificação. A inspeção é visual durante as verificações de rotina. Os intervalos de substituição são normalmente de 4.000 a 5.000 horas.

Q4: O servocontrole de posicionamento preciso pode compensar terrenos irregulares?
R: Sim. O sistema permite que o operador defina um curso reduzido para golpes iniciais de alinhamento. O sensor de curso fornece feedback de circuito fechado para manter uma energia de impacto consistente.

P5: Como o projeto de baixo custo de manutenção afeta a garantia e a disponibilidade de peças?
R: Armazenamos todos os principais componentes (vedações, filtros, bombas, válvulas) em armazéns regionais em Cingapura, Mumbai e Moscou. A garantia padrão é de 12 meses ou 2.000 horas.

O martelo de impacto hidráulico HDY25 oferece desempenho líder de classe por meio de unidade de válvula de fusão de alto fluxo, conjunto de válvula de controle integrado, rolamento autolubrificante de baixa manutenção, servocontrole de posicionamento preciso e design de baixo custo de manutenção. Esteja você cravando estacas de tubos de aço em uma planta petroquímica russa, estacas de concreto pré-moldado em uma expansão metropolitana indiana ou fundações de estacas fotovoltaicas em uma fazenda solar tailandesa, o HDY25 oferece a potência, a precisão e a economia que você precisa. Contate-nos para recomendações específicas do local e uma cotação competitiva.
