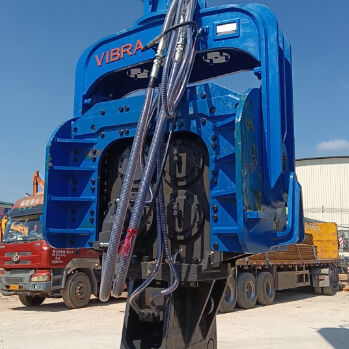

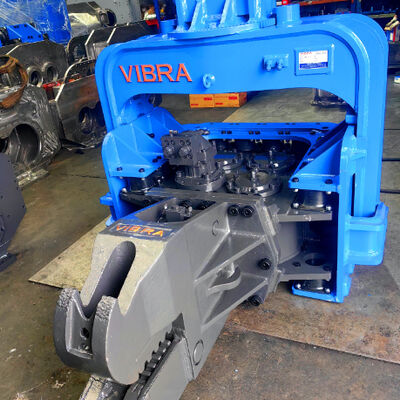

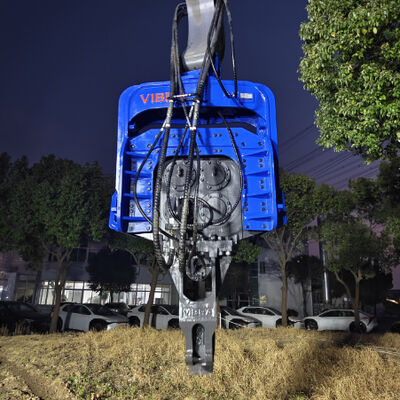

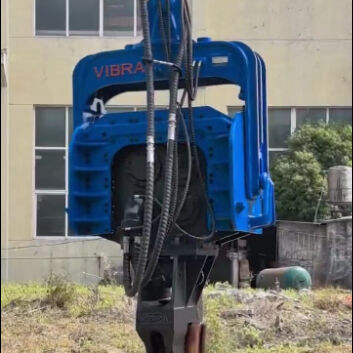

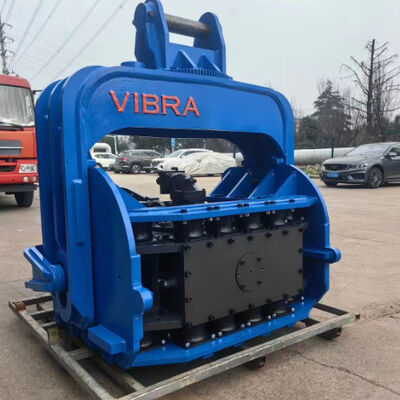

Motor de pilha da unidade de válvulas de fusão de alto fluxo 4 motor de pilha excêntrico com conjunto de válvulas de comando integradas
Detalhes do produto
| Frequência de vibração | 2700 RPM | Momento excêntrico | 10,2 kg |
|---|---|---|---|
| Pressão de Operação | 32 MPa | Fluxo de trabalho | 350 L/min |
| Força centrífuga | 818 kN | Comprimento máximo da pilha | 21 m |
| Peso do braço | 900 kg | Peso do martelo | 3750 kg |
| Escavadeira adequada | 50 a 65 toneladas | ||
| Destacar | 1500 kN de força do condutor de pilhas,motorista de pilhas de chassis elétrico de quatro rodas,condutor excêntrico de pilhas com garantia |
||
Descrição de produto
Introdução
O FV-600 é um bate-estacas excêntrico para serviço pesado, projetado para escavadeiras de 50 a 65 toneladas, projetado para cravar e extrair grandes estacas-pranchas de aço, carcaças de aço e estacas híbridas de PC de até 21 metros de comprimento. Esta máquina combina vibração de alta frequência (2.700 rpm) com potência hidráulica robusta para superar as condições de solo mais desafiadoras. O sistema de baixa manutenção do rolamento autolubrificante, integrado dentro da caixa de engrenagens, prolonga drasticamente a vida útil do rolamento e garante a estabilidade do núcleo sob operação pesada contínua. Equipado com uma unidade de válvula de fusão de alto fluxo, o FV-600 pode aumentar o fluxo para 700 L/min (com tubulação corporal de 1,5 polegadas) para obter força de excitação máxima quando necessário. O conjunto de válvula de controle integrado proporciona controle independente de cada ação, simplificando a manutenção e prolongando a vida útil dos componentes. Com rolamentos FAG alemães, motores Parker originais e uma braçadeira de aço fundido super forte (força de fixação de 650 kN), o FV-600 é a solução definitiva de empilhamento para projetos de infraestrutura de grande escala no Sudeste Asiático, Índia e Rússia.
Principais recursos e vantagens (integrando as 5 palavras-chave)
| Recurso | Benefício para projetos de empilhamento em grande escala |
|---|---|
| Quatro bate-estacas excêntricos | O mecanismo patenteado de quatro excêntricos proporciona vibração perfeitamente equilibrada. As forças horizontais se cancelam enquanto as forças verticais se somam, produzindo impacto máximo com movimento lateral mínimo. Crava estacas longas (até 21 m) retas e verdadeiras, reduzindo as taxas de rejeição. |
| Saída de vibração de alta frequência(2700rpm) | A rápida liquefação do solo reduz drasticamente o atrito. Penetra em argila dura, areia densa e camadas congeladas 30–40% mais rápido que os martelos padrão. Mantém grandes projetos de infraestrutura dentro do cronograma. |
| Rolamento autolubrificante de baixa manutenção | O circuito de lubrificação integrado fornece óleo continuamente para todos os rolamentos. Elimina a lubrificação diária de pontos de difícil acesso, prolonga significativamente a vida útil do rolamento e mantém a estabilidade do núcleo sob cargas extremas. Perfeito para locais de trabalho remotos com instalações de manutenção limitadas. |
| Unidade de válvula de fusão de alto fluxo | A válvula combinadora de grande fluxo aumenta o fluxo hidráulico para 700 L/min (padrão 350 L/min). Quando ativado, aumenta a força de excitação para superar camadas duras inesperadas. A tubulação do corpo ampliada para 1,5 polegadas reduz a perda de pressão. Ideal para cravação profunda de estacas em rochas glaciais ou desgastadas. |
| Conjunto de válvula de controle integrado | Sistema de controle totalmente eletrônico com seções de válvula independentes para fixação, rotação e vibração. Permite operação precisa, reduz cargas de choque e prolonga a vida útil dos componentes. Fácil diagnóstico e manutenção – cada função pode ser verificada separadamente. |
Especificações adicionais do catálogo (FV-600):
-
Frequência de vibração: 2700 rpm
-
Momento excêntrico: 10,2 kgm
-
Pressão de trabalho: 32 MPa
-
Fluxo padrão: 350 L/min | Fluxo de fusão: até 700 L/min
-
Força centrífuga: 818kN
-
Comprimento máximo da pilha: 21 m
-
Peso do braço: 900 kg | Peso do martelo: 3750 kg
-
Escavadeira adequada: 50–65 toneladas
-
Força de fixação: 650 kN (braçadeira em aço fundido, cilindros de 160‑180 mm)
-
Rolamentos: FAG alemão | Motores: Parker Original | Engrenagens: componentes de última geração
Parâmetros Técnicos – FV-600
| Parâmetro | Valor |
|---|---|
| Frequência de vibração | 2700rpm |
| Momento Excêntrico | 10,2 kg |
| Pressão de Trabalho | 32 MPa |
| Fluxo Padrão | 350 l/min |
| Mesclando Fluxo (válvula de alto fluxo) | até 700 L/min |
| Força Centrífuga | 818kN |
| Máx. Comprimento da pilha | 21 metros |
| Peso do braço | 900kg |
| Peso do martelo | 3750kg |
| Escavadeira adequada | 50 – 65 toneladas |
| Força máxima de fixação | 650kN |
Por que o FV-600 para o Sudeste Asiático, Índia e Rússia
Sudeste Asiático (terminais portuários, fundações profundas, solo macio a médio)
-
Quatro bate-estacas excêntricos garantem a cravação direta de estacas pranchas longas para portos marítimos profundos no estilo de Cingapura ou barreiras contra inundações em Bangkok.
-
O rolamento autolubrificante de baixa manutenção reduz o tempo de inatividade em condições de umidade tropical, onde a lubrificação regular é difícil.
-
A unidade de válvula de fusão de alto fluxo fornece potência extra ao atingir camadas de areia densas e inesperadas.
Índia (grandes pilares de pontes, viadutos de metrô, terreno misto)
-
O conjunto de válvula de controle integrado permite fixação precisa e controle de vibração – fundamental ao trabalhar próximo a estruturas existentes sensíveis.
-
A produção de vibração de alta frequência acelera o empilhamento de pontes ferroviárias de alta velocidade, reduzindo os prazos do projeto.
-
A unidade de válvula de fusão de alto fluxo supera camadas de rocha e cascalho desgastadas, comuns em Western Ghats e Deccan Plateau.
Rússia (permafrost, pilhas industriais profundas, frio extremo)
-
O rolamento autolubrificante de baixa manutenção elimina os desafios de lubrificação em climas frios – não há necessidade de expor os operadores a -30°C para lubrificação diária.
-
Quatro bate-estacas excêntricos com rolamentos alemães e vedações de baixa temperatura operam de forma confiável em condições árticas.
-
A unidade de válvula de fusão de alto fluxo proporciona o impacto extra necessário para romper camadas ativas congeladas e permafrost.
FAQ (Perguntas Frequentes)
Q1: Qual é a vantagem de um bate-estacas com quatro excêntricos em relação aos projetos tradicionais com dois excêntricos?
R: O bate-estaca quatro excêntrico fornece equilíbrio de vibração superior. As forças horizontais são canceladas quase completamente, minimizando o movimento lateral e a transmissão de vibrações à escavadeira. As forças verticais se somam para produzir maior energia de impacto por golpe, permitindo penetração mais rápida e estacas mais retas – especialmente importante para estacas longas (até 21 m).
Q2: Como funciona o sistema de baixa manutenção de rolamentos autolubrificantes?
R: A caixa de engrenagens contém um circuito interno de circulação de óleo que fornece lubrificação contínua a todos os rolamentos. Isto elimina a necessidade de lubrificação manual diária em pontos de difícil acesso, prolonga significativamente a vida útil do rolamento e mantém a estabilidade do núcleo mesmo sob operação pesada e contínua. Recomenda-se verificações regulares do nível de óleo a cada 200 horas.
Q3: O que é a unidade de válvula de fusão de alto fluxo e quando devo usá-la?
R: A unidade de válvula de fusão de alto fluxo combina o fluxo de dois circuitos hidráulicos (ou aumenta o fluxo da bomba) para aumentar o fluxo total para 700 L/min. Use-o quando encontrar solo inesperadamente duro – cascalho denso, rocha desgastada ou permafrost – onde o padrão de 350 L/min não consegue penetrar com eficiência. Ele fornece um aumento temporário de potência para seções críticas.
Q4: O que o conjunto de válvula de controle integrado faz?
R: O conjunto de válvula de controle integrado é um bloco de válvula compacto e gerenciado eletronicamente que controla de forma independente a abertura/fechamento, rotação e vibração da braçadeira. Cada função possui seu próprio circuito, permitindo uma modulação precisa. Isto reduz as cargas de choque, melhora o controle do operador e facilita a solução de problemas – se uma função falhar, você poderá isolá-la rapidamente.
Q5: Qual tamanho de escavadeira é necessário para a FV-600?
R: O FV-600 cabe em escavadeiras de 50 a 65 toneladas. Requer vazão hidráulica de 350 L/min a 32 MPa (com capacidade de fusão de até 700 L/min). Os modelos compatíveis incluem Komatsu PC490‑PC650, Hitachi ZX470‑ZX650, Liebherr R950‑R970, Sany SY485‑SY650 e transportadores de classe semelhante.
Q6: O FV-600 pode cravar estacas com mais de 21 metros?
R: Embora o FV-600 seja classificado para comprimento máximo de estacas de 21 m, as quatro séries de excêntricos incluem modelos maiores (FV-700 a FV-900) capazes de cravar estacas de até 32 m. Contate-nos para recomendações específicas com base no tipo de estaca e nas condições do solo.
Q7: Como o rolamento autolubrificante de baixa manutenção beneficia a operação em climas frios?
R: Em frio extremo (-30°C), as graxas convencionais tornam-se espessas e podem não fluir para as pistas dos rolamentos. O sistema de baixa manutenção do rolamento autolubrificante utiliza um banho de óleo contínuo com óleo hidráulico de baixa temperatura, garantindo uma lubrificação confiável sem lubrificação manual diária. Isto reduz a exposição do operador ao frio perigoso e evita a falta de manutenção dos rolamentos.
Q8: Que manutenção é necessária para o conjunto integrado da válvula de controle?
R: O conjunto da válvula é vedado e não requer manutenção interna. Verifique regularmente as conexões elétricas e as bobinas solenóides. Mantenha o bloco de válvulas limpo para evitar contaminação. A unidade de controle eletrônico (ECU) possui LEDs de autodiagnóstico – consulte o manual para obter códigos de erro. A calibração anual é recomendada para máquinas de alta utilização.
