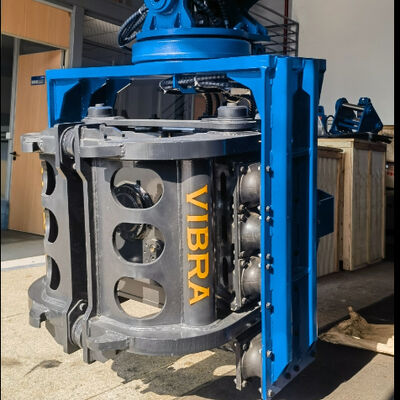

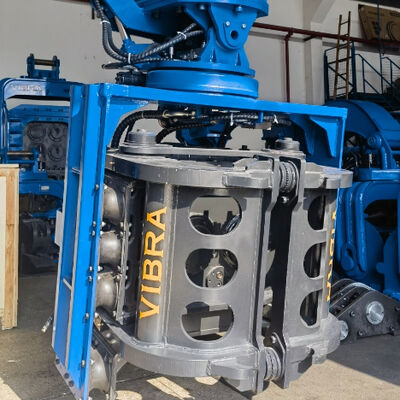

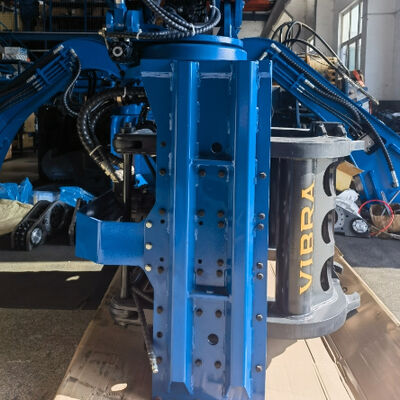

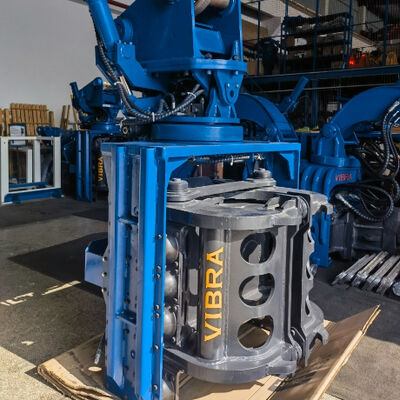

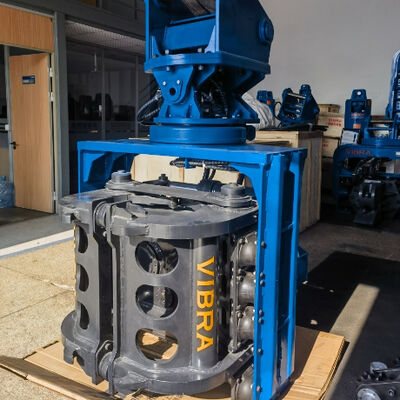

Bate-estaca lateral | Saída de vibração de alta frequência e solução de adaptação a espaço confinado para escavadeira 25-32T
Detalhes do produto
| Momento excêntrico | 5,6 kgm | Força centrífuga | 558kn |
|---|---|---|---|
| Freqüência | 2300 ~ 3000 rpm | Força da pinça lateral | 385 KN |
| Força de fixação inferior | 490 kN | Pressão de Operação | 32 MPa |
| Fluxo operacional | 220~280 L/min | Girar Grau | 360±30° |
| Máquina escavadora aplicável | De 25~32 toneladas | ||
| Destacar | compactor de estacas com pega lateral,compactador de estacas para espaços apertados,compactador de estacas de construção com pega lateral |
||
Descrição de produto
Introdução
O SV-300 é um condutor de pilha de aderência lateral especializado uma forma única de martelo vibratório hidráulico projetado para espaço de cabeça baixo e espaços confinados.Ao contrário dos condutores de pilhas convencionais que exigem alta distância vertical, o SV-300 é montado diretamente em escavadeiras de 25 a 32 toneladas e opera de forma eficiente sob pontes, dentro de fábricas, em túneis e ao longo de linhas ferroviárias.liga-se directamente ao circuito auxiliar da escavadora (32 MPa)A máquina fornece uma saída de vibração de alta frequência (2300~3000 rpm) e uma elevada energia de impacto por golpe (559 kN de força centrífuga),Liquefação rápida do solo circundante para reduzir o atrito e acionar pilhas com velocidade excepcional.O SV-300 é uma solução completa de adaptação a espaços confinados. A sua altura total compacta (2923 mm com pinça) e o mecanismo de agarre lateral integrado permitem conduzir em espaços verticais até 3 m.Uma máquina lida com a fixação, posicionamento, condução e extração, com uma interface de pinçagem substituível para pilares de chapas de aço, vigas H e tubos circulares.Para empreiteiros que trabalham em ambientes de espaço limitado no Sudeste Asiático, Índia e Rússia, o SV-300 oferece uma produtividade e confiabilidade incomparáveis.
Características e vantagens principais (Integração das 5 palavras-chave)
| Características | Benefício para projetos de baixo espaço de cabeçalho e espaço confinado |
|---|---|
| Condutor de pilha de aderência lateral | O design de aperto lateral elimina a necessidade de líderes altos.Um dispositivo completa todo o ciclo de empilhamento sem equipamento auxiliar ̇ ideal para locais onde o espaço é premium. |
| Saída de vibração de alta frequência(2300~3000 rpm) | Ciclos de vibração rápidos quebram a estrutura do solo e reduzem o atrito instantaneamente.O controlo de frequência de dois estágios (2300 ∼ 3000 rpm) permite aos operadores adaptar as vibrações às condições do solo. |
| Motor hidráulico de empilhamentosistema | Conexão direta ao circuito hidráulico da escavadora ̇ não é necessária uma unidade de energia externa. Economia de combustível, custo de transporte e manutenção.Totalmente compatível com navios de carga de 25 a 32 toneladas (Komatsu PC300), Hitachi ZX300, etc.). |
| Solução de adaptação de espaço confinado | Projetado a partir do chão para baixo espaço para a cabeça. Altura total de apenas 2923 mm (incluindo conector e pinça). Trabalha sob pontes, dentro de telhados de fábricas, em túneis e entre colunas de edifícios.O desenho do agarre lateral mantém a altura do martelo ao mínimo, mantendo toda a funcionalidade. |
| Energia de impacto elevada por golpe(559 kN) | Cada ciclo de vibração produz uma poderosa força centrífuga de 559 kN, superando camadas compactadas, bolsas de cascalho e rocha leve.Assegura a penetração de pilhas retas mesmo em terrenos difíceis. |
Especificações adicionais do catálogo:
-
Momento excêntrico: 5,6 kgm
-
Faixa de frequência: 2300 ∼ 3000 rpm (regulado)
-
Força do grampo lateral: 385 kN. Força do grampo inferior: 490 kN.
-
Pressão de trabalho: 32 MPa. Fluxo de trabalho: 220-280 L/min.
-
Ângulo de rotação: 360°. Ângulo de inclinação: ±30°.
-
Dimensões (L × W × H): 1343 × 1230 × 2923 mm
-
Peso (incluindo conector e pinça): 3150 kg
-
Excavadora adequada: 25~32 toneladas
Parâmetros técnicos SV-300
| Parâmetro | Valor |
|---|---|
| Momento excêntrico | 50,6 kgm |
| Força centrífuga | 559 kN |
| Faixa de frequência | 2300 ¥ 3000 rpm |
| Força da pinça lateral | 385 kN |
| Força da pinça inferior | 490 kN |
| Pressão de trabalho | 32 MPa |
| Fluxo de trabalho | 220 ¢ 280 L/min |
| Ângulo de rotação | 360° |
| Ângulo de inclinação | ± 30° |
| Dimensões (L × W × H) | 1343 × 1230 × 2923 mm |
| Peso (incluindo o conector e a pinça) | 3150 kg |
| Excavadora adequada | 25 ¢ 32 toneladas |
Por que o SV-300 para o Sudeste Asiático, Índia e Rússia
Ásia do Sudeste (crescimento de fábricas, alargamento de pontes, construção de túneis)
-
A solução de adaptação de espaço confinado é essencial para trabalhar sob estradas elevadas existentes em Bangkok, Jacarta e Manila.Muitos projetos de alargamento exigem a condução de pilhas diretamente sob o convés com menos de 4 m de distância ¢ o SV-300 se encaixa perfeitamente.
-
A saída de vibração de alta frequência minimiza a liquefação do solo na argila marinha macia, enquanto a alta energia de impacto por golpe garante que as pilhas alcancem a profundidade de projeto rapidamente.
-
O design do condutor de pilha de agarre lateral permite que os operadores trabalhem ao longo das paredes do canal e dos canais de drenagem sem reposicionar a escavadeira.
Índia (trabalhos de sobrevoo, metro, galpões industriais)
-
A integração do condutor hidráulico de pilhas com as escavadeiras padrão de 25°32°T reduz o custo da frota em até 40% em comparação com as plataformas de pilha dedicadas, uma grande vantagem para projectos de infra-estruturas sensíveis aos preços.
-
A solução de adaptação de espaço confinado permite a condução de pilhas dentro de extensões de fábricas onde guindastes aéreos ou grades de telhado limitam o espaço vertical.
-
A energia de alto impacto por golpe (559 kN) atravessa solos mistos, desde os depósitos aluvionais da região metropolitana de Delhi até a rocha de Bengaluru.
Rússia (reconstrução de instalações industriais, reparação de pontes, recintos de inverno)
-
A solução de adaptação de espaço confinado permite a condução de pilhas dentro de recintos temporários aquecidos durante o inverno, mantendo a produtividade mesmo a -30°C.
-
A saída de vibração de alta frequência rompe rapidamente as camadas activas do solo congelado e do permafrost, reduzindo os tempos de ciclo.
-
O condutor hidráulico de pilhas com vedações robustas e aço de alta qualidade funciona de forma fiável no frio extremo.
FAQ (Perguntas Frequentes)
P1: O que torna o SV-300 uma solução de adaptação ao espaço confinado?
R: Os condutores tradicionais de pilhas exigem líderes altos (muitas vezes 6 ∼ 10 m de distância vertical).Com apenas 2923 mm de altura total, o SV-300 é uma solução dedicada de adaptação de espaço confinado para pontes sub-pontos, interiores de fábricas, túneis e passagens subterrâneas ferroviárias com menos de 4 m de distância.
P2: Como a saída de vibração de alta frequência melhora o desempenho?
R: A saída de vibração de alta frequência (2300~3000 rpm) provoca uma rápida liquefação do solo ao redor da pilha, reduzindo o atrito em até 80%.e com menor tensão na escavadeiraO controlo de frequência em dois estágios permite seleccionar uma rotação mais baixa para solos soltos e uma rotação mais elevada para as camadas densas.
P3: Preciso de um conjunto de energia separado para este condutor hidráulico?
O SV-300 é um verdadeiro condutor hidráulico de pilhas que funciona diretamente do circuito auxiliar da escavadeira.O caudal requerido é de 220-280 L/min a 32 MPa bem dentro do intervalo das escavadeiras de 25-32 toneladas da KomatsuA falta de energia externa significa menor custo, manutenção mais simples e transporte mais fácil.
P4: Pode conduzir pilhas em ângulo?
R: Sim. O SV-300 inclui uma função de inclinação bidirecional (± 30 graus), permitindo pilhas de massa para paredes de suporte, proteção de inclinação e reforço da margem do rio.Você pode posicionar a pilha em praticamente qualquer orientação sem mover a escavadora.
P5: Qual é a energia de alto impacto no mundo real por golpe?
R: A energia de impacto por golpe é de 559 kN. Cada ciclo de vibração entrega essa força à cabeça da pilha.Pode conduzir pilares de chapas de aço e pilares de tubulação até 12-15 metros em solos de média densidade, e 8 ̊10 metros em camadas rígidas de argila ou cascalho.
Q6: Que tipos de pilhas o SV-300 pode lidar?
R: Com as interfaces de pinças de mudança rápida opcionais (disponíveis como acessório), o SV-300 controla:
-
Pilares de chapas de aço do tipo U e do tipo Z (maioria dos perfis)
-
Feiras H (flanca larga e média)
-
Tubos circulares de aço (diâmetros 200-600 mm)
-
De aço inoxidável, não ligado nem ligado
P7: Como a adaptação ao espaço confinado beneficia a reabilitação de pontes?
R: Ao fortalecer ou alargar uma ponte existente, muitas vezes é necessário colocar novas pilhas diretamente sob o convés, onde a distância é de apenas 3,5 ̊4 metros..A solução de adaptação de espaço confinado do SV-300 permite-lhe trabalhar sob a ponte sem fechar o tráfego, poupando semanas de fechamento de estradas e milhões em custos de desvio.
Q8: Que tipo de manutenção é necessária?
R: O sistema de condução hidráulica de pilhas utiliza óleo hidráulico de escavadeira padrão. Recomenda-se a lubrificação regular do anel de giro e dos pivots de inclinação a cada 50 horas.As mandíbulas da pinça devem ser inspeccionadas para verificar o desgaste após 500 horas de funcionamentoNão são necessárias ferramentas ou formação especiais.
