Bate-estaca lateral com rotação contínua completa de 360 ​​​​graus e cabeça de cravação de inclinação bidirecional - SV400 para locais com baixa altura livre

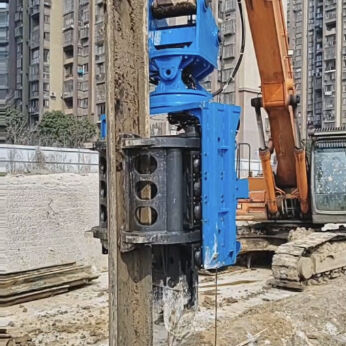

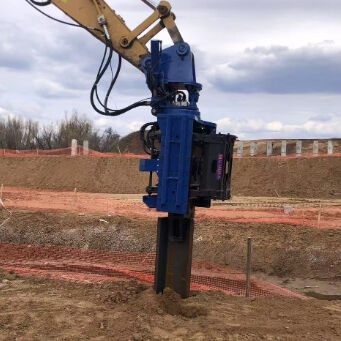

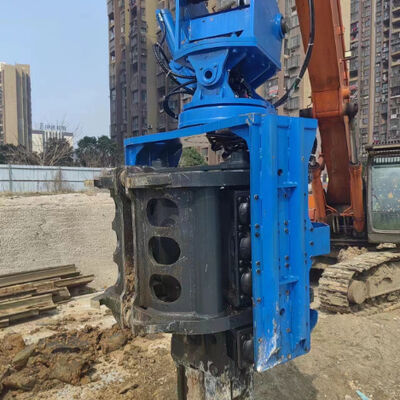

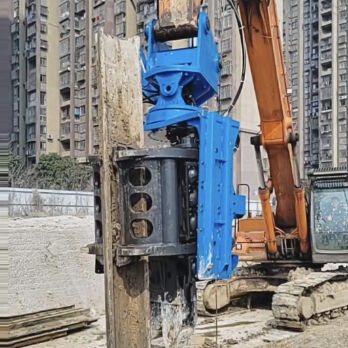

O motor de pilha de agarre lateral SV400 é um martelo vibratório hidráulico especializado projetado para resolver os problemas de acesso mais difíceis na construção de fundações.Ao contrário dos pilares tradicionais que requerem mastros altos e raios de balanço largosCom uma modificação mínima, a sua escavadeira torna-se uma máquina de empilhamento altamente móvel.O SV400 possui rotação contínua completa de 360 graus, cabeça de condução de inclinação bidirecional, capacidade de operação de baixo espaço para a cabeça, e uma estrutura compacta design espaços confinados.entre dois edifícios, ou em um corredor de serviços públicos lotado, o SV400 fornece empilhamento de precisão sem quebrar o orçamento.

Os martelos de agarre lateral convencionais muitas vezes têm ângulos de balanço limitados, forçando os operadores a reposicionar o portador repetidamente..Usando um atuador rotativo hidráulico de alto binário integrado no suporte de ligação, o martelo pode girar sem fim em qualquer direção.Esta rotação contínua completa de 360 graus permite ao operador alinhar a pilha para qualquer orientaçãoEm combinação com o próprio balanço da broca da escavadeira, o SV400 pode colocar pilares com precisão milimétrica sem mover as trilhas.Para projetos de modernização de pontes na Rússia ou expansões de estações de metrô na Índia, onde o espaço é um prémioA rotação contínua de 360 graus reduz o tempo de posicionamento em mais da metade.

Trabalhar em terrenos irregulares ou em superfícies inclinadas muitas vezes compromete a verticalidade da pilha.A cabeça de condução de inclinação bidirecional do SV400® proporciona ± 30 graus de inclinação em dois eixos perpendiculares (esquerda-direita e dianteira-atrás)A cabeça de condução de inclinação bidirecional utiliza dois cilindros hidráulicos de grande capacidade que ajustam independentemente o ângulo do conjunto de pinças.Os operadores podem inclinar a pilha para exatamente vertical mesmo quando a escavadeira está estacionada em uma inclinação de 15 °Para a construção de diques no sudeste da Ásia ou para o trabalho de fundação de encostas na Índia, esta cabeça de condução de inclinação bidirecional garante que as pilhas conduzidas atendam a tolerâncias de verticalidade rigorosas (normalmente 1:100).A função de inclinação também ajuda a extrair pilhas que se assentaram em um ângulo simplesmente inclinar a pinça para corresponder ao eixo da pilha .

Muitos projetos de empilhamento ocorrem sob obstáculos aéreos: telhados de fábricas, pontes, linhas elétricas ou estruturas de estacionamento.O SV400 é projetado para uma capacidade de operação com baixo espaço para a cabeça com uma altura total de apenas 3056 mm (incluindo conector e pinça)A capacidade de operação com baixo espaço para a cabeça decorre de duas características de design:a pilha vertical compacta da unidade vibratóriaO SV400 inclui ambos os grampos laterais e um grampos inferior.O operador pode levantar a pilha usando a pinça inferiorEsta capacidade de operação de baixo espaço para a cabeça torna o SV400 a escolha preferida para suporte de porão, paredes de cabeçalho de túnel,e projetos de expansão de fábricas na Rússia e no Sudeste Asiático.

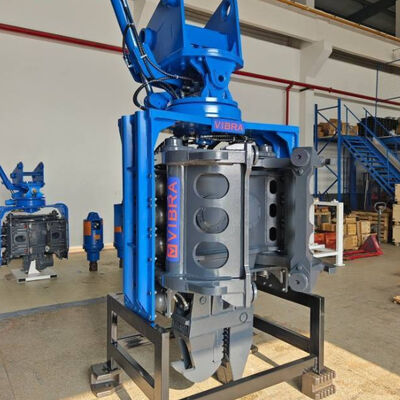

O SV400 mede apenas 1400 mm (L) × 1315 mm (W) × 3056 mm (H) ‡ estrutura notavelmente compacta, design de espaços confinados para um martelo vibratório da classe 400.A estrutura compacta de espaços confinados é alcançada pela integração do acionamento rotativoApesar da sua pequena dimensão, o SV400 proporciona uma força centrífuga de 656 kN e um momento excêntrico de 6,6 kgm.com uma tensão máxima de 80 V,Esta estrutura compacta não compromete o desempenho em espaços confinados.e pilares circulares de tubulação (até 600 mm de diâmetro) em solos médios a rígidosPara locais de trabalho em núcleos urbanos densos da Índia ou portos insulares da Indonésia com áreas limitadas de pouso, as dimensões compactas do SV400 significam que você pode manobrar através de portões estreitos e trabalhar em becos.

Ásia do Sudeste (Tailandia, Vietname, Filipinas, Indonésia):

• A capacidade de operação com baixo espaço para a cabeça permite a empilhamento sob os guindastes aéreos existentes nas fábricas.

• Estrutura compacta espaços confinados cabem dentro de estaleiros de contêineres de transporte e parcelas de refinaria apertadas.

• A rotação contínua completa de 360 graus acelera a interligação de pilhas de chapas para barreiras de inundação.

Índia:

• A cabeça de condução de inclinação bidirecional garante pilas verticais em margens inclinadas de rios e diques de estradas.

• O condutor de pilhas com aderência lateral elimina a necessidade de equipamentos de pilha dedicados ∙ use sua escavadeira de 35 toneladas.

• Capacidade de operação com baixo espaço para a cabeça permite a empilhamento dentro de porões de edifícios existentes.

Rússia:

• Rotação contínua completa de 360 graus funciona em condições abaixo de zero com vedações resistentes ao frio.

• A estrutura compacta e os espaços confinados permitem o transporte em caminhões de cama plana padrão.

• A pinça de fundo robusta suporta a acumulação de chapas congeladas sem danos.

P1: O SV400 requer uma marca especial de escavadeira?
R: Não. O SV400 se encaixa em qualquer escavadeira padrão de 32 ′′ 40 toneladas com um acoplador rápido ou conexão de pin. Fornecemos suporte de adaptador para as principais marcas (sem nomear marcas específicas).

Q2: Como funciona a capacidade de operação com baixo espaço para a cabeça com aperto lateral?
R: Para uma cabeça muito baixa, use o grampo inferior para levantar e conduzir a pilha.

P3: Posso trocar entre diferentes tipos de pilhas rapidamente?
R: Sim. O sistema de pinças tem inserções padrão substituíveis. A mudança da pilha de folhas para a viga H leva cerca de 10 minutos com ferramentas manuais básicas.

P4: A rotação contínua de 360 graus é segura quando as mangueiras estão ligadas?
R: O colector rotativo possui guias de mangueira e um giratório hidráulico que impede a torção.

Q5: Que tipo de manutenção é necessária à cabeça motriz de inclinação bidirecional?
R: engravar os pinos do pivô de inclinação a cada 8 horas de funcionamento. Os cilindros de inclinação possuem vedações Trelleborg para -30°C a +80°C. Não há manutenção especial além do cuidado hidráulico padrão.

P6: O SV400 pode extrair pilhas, bem como conduzi-los?
R: Absolutamente. Com a pinça lateral ou inferior segurada firmemente, inverta a direção do motor vibratório para gerar tração para cima.A combinação de vibração e elevação do braço da escavadeira extrai pilhas de forma eficiente.

O controlador de pilhas de aderência lateral SV400 é a solução definitiva para pilhas em ambientes restritos.Sua rotação contínua de 360 graus e cabeça de direção de inclinação bidirecional dão-lhe flexibilidade de posicionamento incomparávelA capacidade de operação de baixo espaço de cabeçalho e a estrutura compacta permitem que os espaços confinados trabalhem sob pontes, dentro de fábricas e entre edifícios, em locais onde as plataformas de empilhamento convencionais não podem ir.Se você está adaptando uma fábrica industrial russa, construir uma ponte na Índia, ou instalar paredes de inundação no Sudeste Asiático, a SV400 transforma a sua escavadeira numa máquina de empilhamento de alto desempenho.Contacte-nos para um orçamento do kit de montagem e análise de vibração específica do local.
