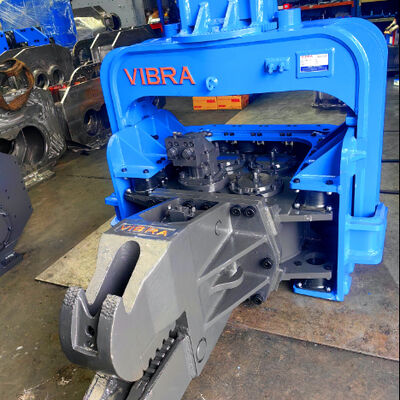

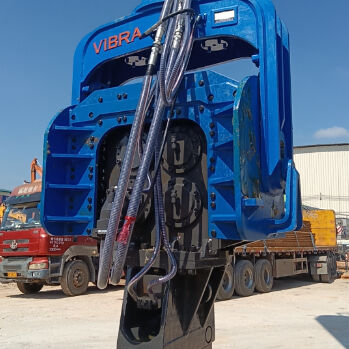

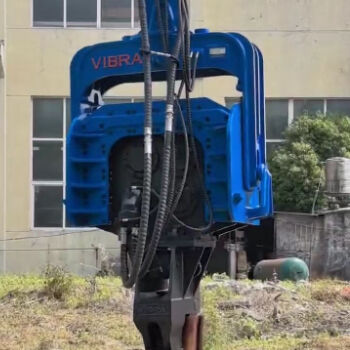

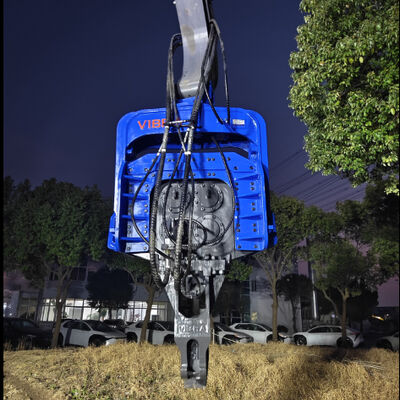

Bate-estacas para espaços confinados de estrutura compacta | Sistema de fusão de fluxo de bomba dupla + saída de vibração de alta frequência

  • Compact Structure Confined Spaces Pile Driver | Dual Pump Flow Merging System + High Frequency Vibration Output
  • Compact Structure Confined Spaces Pile Driver | Dual Pump Flow Merging System + High Frequency Vibration Output
  • Compact Structure Confined Spaces Pile Driver | Dual Pump Flow Merging System + High Frequency Vibration Output
  • Compact Structure Confined Spaces Pile Driver | Dual Pump Flow Merging System + High Frequency Vibration Output
Lugar de origem China
Marca VIBRA
Certificação ISO 9001:2015
Número do modelo FV-700
Quantidade de ordem mínima 1 conjunto
Preço Negociável
Detalhes da embalagem 4 a 10 CBM
Tempo de entrega 7-30 dias
Termos de pagamento T/T
Habilidade da fonte 15 Conjunto/mês
Detalhes do produto
Frequência de vibração 2600 RPM Momento excêntrico 12,3 kgm
Pressão de Operação 32 MPa Fluxo de trabalho 380 l/min
Força centrífuga 915 kn Comprimento máximo da pilha 24 m
Peso do braço 1000kg Peso do martelo 3850 kg
Escavadeira adequada 65 ~ 75
Destacar

Máquinas de lavar ou de limpar máquinas de lavar ou limpar

,

martelo hidráulico de 24m de profundidade

,

Martelo hidráulico versátil
Deixe um recado
Descrição de produto
Introdução

O FV-700 é um condutor de quatro pilhas excêntricas pesado projetado para escavadeiras de 65 ̊75 toneladas, projetado para conduzir e extrair grandes pilhas de chapas de aço, carcaças de aço,e pilhas híbridas de PC de até 24 metros de comprimentoCom uma saída de vibração de alta frequência de 2600 rpm, o FV-700 liquefaz rapidamente o solo circundante, reduzindo o atrito e permitindo uma rápida penetração através de argila densa, cascalho e solo congelado.O sistema de fusão de fluxo duplo da bomba permite aos operadores combinar o fluxo hidráulico de 380 L/min a 700 L/min sob demandaO conjunto integrado de válvulas de comando fornece controle eletrônico independente de fixação, rotação e vibração,Prorrogar a vida útil dos componentes e simplificar o diagnóstico. Um projecto de baixo custo de manutenção “com um sistema de auto-lubrificação do rolamento fechado ” elimina a lubrificação diária e reduz drasticamente o tempo de inatividade.A estrutura compacta do projeto de espaços confinados mantém as dimensões gerais mínimas, permitindo a operação dentro de caixas, sob pontes e entre pilares bem espaçados.O FV-700 é a solução definitiva para projetos de infraestrutura de grande escala no Sudeste Asiático, Índia e Rússia.

Características e vantagens principais (Integração das 5 palavras-chave)
Características Benefício para projetos de acumulação em grande escala
Vibração de saída de alta frequência (2600 rpm) A rápida liquefação do solo reduz o atrito em até 80%. Penetra argila dura, areia densa, terra glacial e permafrost congelado 30~40% mais rápido do que martelo padrão.Manter os projetos do caminho crítico no cronograma.
Sistema de fusão de fluxo duplo de bomba Ativar a válvula de fusão para combinar o fluxo duplo da bomba aumento para 700 L / min e aumento da força de excitação de ~ 650 kN para 915 kN.Supera as rochas enfraquecidas, lentes de rocha e permafrost sem a necessidade de um portador maior.
Valva de controlo integrada O bloco de válvula totalmente eletrônico controla de forma independente a pinça, a rotação e a vibração.Os LEDs de autodiagnóstico simplificam a resolução de problemas.
Projeto de baixo custo de manutenção O sistema de circulação de óleo selado dentro da caixa de velocidades lubrifica continuamente todos os rolamentos.A vida útil dos rolamentos estendeu-se 3 vezes, a mão-de-obra de manutenção reduzida em 80% e sem custos de eliminação de gordura.
Estrutura compacta Espaços confinados Altura total inferior a 2,5 m, largura inferior a 1,5 m. Instala-se dentro de caixotes de madeira de 2,5 m, debaixo de pontes com 3 m de espaço livre, ou entre linhas de madeira existentes espaçadas 2 m.Os martelos tradicionais suspensos por guindaste não podem aceder a áreas tão apertadas.

Especificações adicionais do catálogo (FV-700):

  • Frequência de vibração: 2600 rpm

  • Momento excêntrico: 12,3 kgm

  • Pressão de trabalho: 32 MPa

  • Fluxo padrão: 380 L/min.

  • Força centrífuga: 915 kN

  • Comprimento máximo da pilha: 24 m

  • Peso do braço: 1000 kg. Peso do martelo: 3850 kg.

  • Excavadora adequada: 65×75 toneladas

  • Força de fixação: 650 kN (braçadeira de aço fundido, cilindros de 160-180 mm)

  • Rolamentos: FAG alemão. Motores: Parker original. Sistema de controlo eletrónico.

Parâmetros técnicos FV-700
Parâmetro Valor
Frequência de vibração 2600 rpm
Momento excêntrico 120,3 kgm
Pressão de trabalho 32 MPa
Fluxo padrão 380 L/min
Fluxo de fusão (bomba dupla) até 700 l/min
Força centrífuga 915 kN
Max. comprimento da pilha 24 m
Peso do braço 1000 kg
Peso do martelo 3850 kg
Excavadora adequada 65 75 toneladas
Força máxima de aperto 650 kN
Por que o FV-700 para o Sudeste Asiático, Índia e Rússia

Ásia Sudeste (mega terminais portuários, fundações profundas, solos mistos)

Índia (grandes pilares de pontes, viadutos pesados de metro, geologia variável)

  • O sistema de fusão de fluxo de bomba dupla supera as camadas de basalto e cascalho vulneráveis comuns no planalto de Deccan e nos Ghats Ocidentais.

  • Valva de controlo integradapermite um controlo preciso das vibrações perto de estruturas sensíveis existentes, essenciais para a construção de metros em cidades lotadas.

  • A saída de vibração de alta frequência acelera o empilhamento de pontes ferroviárias de alta velocidade, economizando semanas de tempo de construção.

  • O projeto de baixo custo de manutenção mantém a máquina funcionando de forma confiável em locais remotos de pontes com instalações de manutenção limitadas.

Rússia (permafrost, pilhas industriais profundas, condições do Ártico)

  • O projeto de baixo custo de manutenção elimina a lubrificação em climas frios ‡ o banho de óleo selado utiliza fluido hidráulico de baixa temperatura, evitando a inanição do rolamento a -30°C.

  • O sistema de fusão de duplo fluxo de bomba fornece o golpe extra necessário para romper as camadas activas congeladas e o permafrost rico em gelo.

  • A saída de vibração de alta frequência liquefaz rapidamente o solo congelado, permitindo a condução de pilhas mesmo no inverno.

  • Estrutura compacta espaços confinados cabem dentro de recintos temporários aquecidos, mantendo a produtividade durante o frio extremo.

FAQ (Perguntas Frequentes)

P1: Como a saída de vibração de alta frequência melhora o desempenho em solo duro?

R: A saída de vibração de alta frequência (2600 rpm) provoca uma rápida liquefação do solo ao redor da pilha, reduzindo o atrito em até 80%.e com menor tensão na escavadeiraNo permafrost, a alta frequência gera calor localizado que ajuda a quebrar as ligações de gelo, permitindo a penetração onde martelos de baixa frequência simplesmente saltariam.

P2: Quando devo activar o sistema de fusão de fluxo duplo da bomba?

A: utilizar o sistema de fusão de duplo caudal de bomba quando o caudal padrão de 380 L/min não puder manter uma taxa de penetração de pelo menos 5 m/min.camada de rocha desgastadaAtivar a válvula de fusão para aumentar o fluxo para 700 L / min, aumentando a força de excitação de ~ 650 kN para 915 kN. Uma vez que a camada dura seja passada, volte ao fluxo padrão para economizar combustível.

P3: O que faz o conjunto de válvulas de controlo integradas?

R: O conjunto de válvulas de comando integrado é um bloco de válvulas compacto e gerido eletronicamente que controla de forma independente a abertura/fechamento, rotação e vibração da pinça.,Isto reduz as cargas de choque, melhora o controlo do operador e facilita a resolução de problemas.O ECU possui LEDs de autodiagnóstico para rápida identificação de erros.

P4: Como é que o projecto de baixo custo de manutenção economiza dinheiro?

R: Os condutores de pilhas convencionais exigem a lubrificação diária de 6 ̊10 pontos de rolamento, muitas vezes em locais de difícil acesso.O projeto de baixo custo de manutenção utiliza um sistema de circulação de óleo seladoA manutenção é reduzida em 80%, os custos de eliminação da graxa são eliminados e as falhas dos rolamentos resultantes de lubrificação não efectuada são evitadas.Durante um período de 5 anos, o custo total de propriedade é cerca de 30% menor.

P5: O que significa a estrutura compacta em espaços confinados na prática?

R: A altura total do FV-700 ′ (incluindo a pinça) é de aproximadamente 2,5 m e a largura (excluindo a pilha) é inferior a 1,5 m.Esta estrutura compacta de espaços confinados permite que ele funcione dentro de caixas de papelão pilha tão estreita quanto 2.5 m, sob pontes com 3 m de espaço livre, ou entre fileiras de pilhas existentes espaçadas 2 m. Um martelo vibratório tradicional suspensa por guindaste exigiria muito mais espaço,muitas vezes exigindo trabalhos temporários dispendiosos.

P6: Que tamanho de escavadeira é necessário para o FV-700?

R: A FV-700 é adaptada a escavadeiras de 65 ̊75 toneladas. Requer um caudal hidráulico de 380 L/min a 32 MPa (com capacidade de fusão de até 700 L/min).A partir de 1 de janeiro de 2018, Liebherr R960-R980, Sany SY650-SY750, e navios de classe similar.

P7: O FV-700 pode conduzir pilhas mais longas que 24 metros?

R: Enquanto o FV-700 é classificado para 24 m de comprimento máximo de pilha, a série de quatro excêntricos inclui modelos maiores (FV-800 e FV-900) capazes de conduzir pilhas de até 32 m.Contacte-nos para obter recomendações específicas com base no seu tipo de pilha e condições do solo.

P8: Como é que o conjunto integrado de válvulas de controlo melhora a segurança?

R: O conjunto de válvulas de controlo integradas inclui sensores de pressão e bloqueios.O sistema electrónico também monitora a temperatura e a pressão do óleoEsta protecção proactiva prolonga a vida útil da máquina e protege o operador.

P9: O FV-700 é adequado para aplicações offshore ou marítimas?

R: Com proteção opcional contra a corrosão (prima de zinco, vedações de qualidade marinha), o FV-700 pode ser usado em ambientes de água salgada, como construção portuária ou revestimentos costeiros.O projeto de baixo custo de manutenção é particularmente benéfico em ambientes marinhos onde a lubrificação regular é logisticamente difícil, e o sistema de fusão de fluxo de bomba dupla fornece a energia extra necessária para conduzir através de sedimentos da zona de maré.
