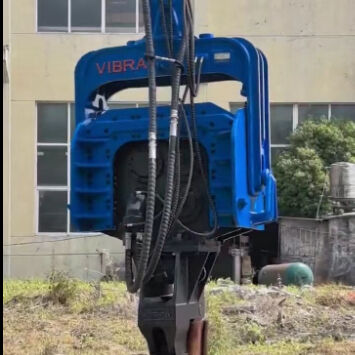

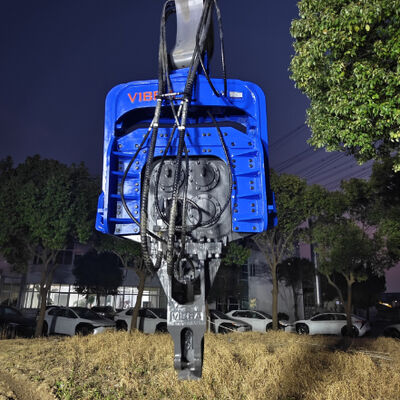

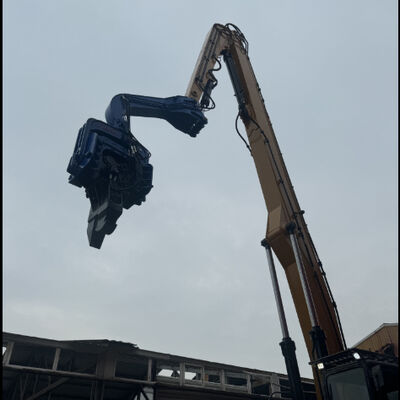

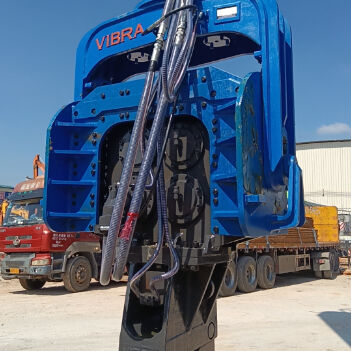

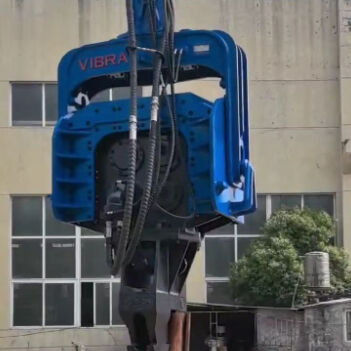

FV-700 Sistema de fusão de fluxo duplo de bomba Pilão de condutor ️ Design de baixo custo de manutenção e força de impacto de 915 kN

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
Lugar de origem China
Marca VIBRA
Certificação ISO 9001:2015
Número do modelo FV-700
Quantidade de ordem mínima 1 conjunto
Preço Negociável
Detalhes da embalagem 4 a 10 CBM, paletes e caixas de madeira
Tempo de entrega 7-30 dias
Termos de pagamento T/T
Habilidade da fonte 15 SETS/MONTH
Detalhes do produto
Frequência de vibração 2600 RPM Momento excêntrico 12,3 kgm
Pressão de Operação 32 MPa Fluxo de trabalho 380 l/min
Força centrífuga 915 kn Comprimento máximo da pilha 24 m
Peso do braço 1000kg Peso do martelo 3850 kg
Escavadeira adequada 65 ~ 75 toneladas
Destacar

Condutor de pilhas hidráulicas de alto torque

,

Quatro condutores de pilhas excêntricas

,

65-75T Excavador condutor de pilhas
Deixe um recado
Descrição de produto
Introdução

O FV-700 é um condutor de pilhas de sistema de quatro mecanismos excêntricos pesado projetado para escavadeiras de 65 a 75 toneladas, projetado para conduzir e extrair grandes pilhas de chapas de aço, carcaças de aço,e pilhas híbridas de PC de até 24 metros de comprimentoEsta máquina utiliza um sistema de fusão de fluxo de bomba dupla que aumenta o fluxo hidráulico de 380 L/min a 700 L/min (com tubulação de 1,5 polegadas) sob demanda,fornecendo uma força de excitação excepcional (915 kN) para superar barro densoA concepção de baixo custo de manutenção, com um sistema integrado de auto-lubrificação do rolamento no interior da caixa de velocidades, elimina a lubrificação diária.Prolonga dramaticamente a vida útil do rolamentoCom uma operação ecológica de baixo ruído (propulsão hidráulica versus martelo diesel), o FV-700 atende a regulamentos urbanos e ambientais de ruído rigorosos.Apesar do seu enorme poder, a estrutura compacta e o design de espaços confinados mantêm as dimensões globais mínimas, permitindo-lhe trabalhar em portos congestionados, abutments de pontes,e locais industriais onde os condutores tradicionais de grandes pilhas não podem caber. Equipado com rolamentos FAG alemães, motores Parker originais, uma pinça de aço fundido super-forte (650 kN de força de pinça) e um sistema de controlo electrónico,O FV-700 é a solução definitiva para megaprojetos de infraestrutura no Sudeste Asiático, Índia e Rússia.

Características e vantagens principais (Integração das 5 palavras-chave)
Características Benefício para projetos de acumulação em grande escala
Sistema de quatro mecanismos excêntricos Quatro pesos excêntricos giram em pares opostos. As forças horizontais se cancelam completamente, minimizando as vibrações laterais e protegendo a escavadeira. As forças verticais somam para produzir 915 kN de impacto puro.Conduz 24 m de pilas mais retas, mais rápido e com menos fadiga do operador do que os projetos de dois excêntricos.
Sistema de fusão de fluxo duplo de bomba Quando o solo se torna duro (lentes de cascalho, rocha desgastada, permafrost),Ativar a válvula de fusão para combinar o fluxo duplo da bomba, aumentando o fluxo para 700 L/min e aumentando a força de excitação em ~ 40%Não há necessidade de um porta-aviões maior.
Projeto de baixo custo de manutenção A caixa de velocidades possui um sistema de circulação contínua de óleo que banha todos os rolamentos.Em comparação com os rolamentos lubrificados convencionais, a mão-de-obra de manutenção é reduzida em 80% e a vida útil do rolamento é prorrogada em 3x, reduzindo drasticamente o custo total de propriedade.
Operação ecológica de baixo ruído O motor hidráulico elimina o ruído de impacto ensurdecedor dos martelos a diesel.ou em zonas ecologicamente sensíveis- Cumprir as normas ambientais da IFC para o ruído da construção.
Estrutura compacta Espaços confinados Apesar da força de 915 kN, o FV-700 mantém um perfil fino (peso do braço apenas 1000 kg, peso do martelo 3850 kg).debaixo dos convés da ponteNão há necessidade de um raio de balanço demasiado grande.

Especificações adicionais do catálogo (FV-700):

  • Frequência de vibração: 2600 rpm

  • Momento excêntrico: 12,3 kgm

  • Pressão de trabalho: 32 MPa

  • Fluxo padrão: 380 L/min.

  • Força centrífuga: 915 kN

  • Comprimento máximo da pilha: 24 m

  • Peso do braço: 1000 kg. Peso do martelo: 3850 kg.

  • Excavadora adequada: 65×75 toneladas

  • Força de fixação: 650 kN (braçadeira de aço fundido, cilindros de 160-180 mm)

  • Sistema de controlo electrónico, rolamentos FAG alemães, motores Parker originais

Parâmetros técnicos FV-700
Parâmetro Valor
Frequência de vibração 2600 rpm
Momento excêntrico 120,3 kgm
Pressão de trabalho 32 MPa
Fluxo padrão 380 L/min
Fluxo de fusão (bomba dupla) até 700 l/min
Força centrífuga 915 kN
Max. comprimento da pilha 24 m
Peso do braço 1000 kg
Peso do martelo 3850 kg
Excavadora adequada 65 75 toneladas
Força máxima de aperto 650 kN
Por que o FV-700 para o Sudeste Asiático, Índia e Rússia

Ásia Sudeste (mega terminais portuários, fundações profundas, solos mistos)

Índia (grandes pilares de pontes, viadutos pesados de metro, geologia variável)

  • O sistema de quatro mecanismos excêntricos com impacto de 915 kN lida com o solo misto do Planalto do Deccan, do basalto ao aluvião.

  • O sistema de fusão de fluxo de bomba dupla supera as camadas de rocha e cascalho climatizadas comuns nos Ghats Ocidentais e no centro da Índia.

  • Estrutura compacta Espaços confinadosA utilização de martelos para a construção de pontes de embarque é limitada a uma área de cerca de 500 m2 e a uma área de cerca de 500 m2.

  • O projeto de baixo custo de manutenção mantém as máquinas funcionando de forma confiável em locais remotos de ponte com acesso limitado à manutenção.

Rússia (permafrost, pilhas industriais profundas, condições do Ártico)

  • O projeto de baixo custo de manutenção elimina a lubrificação em climas frios ‡ o banho de óleo contínuo utiliza fluido hidráulico de baixa temperatura, evitando a inanição do rolamento a -30 °C.

  • O sistema de fusão de duplo fluxo de bomba fornece o golpe extra necessário para romper as camadas activas congeladas e o permafrost rico em gelo.

  • O sistema de quatro mecanismos excêntricos com rolamentos FAG alemães e vedações de baixa temperatura funciona de forma fiável nas condições do Ártico.

  • A operação ecológica de baixo ruído permite acumular cerca de áreas residenciais em cidades como Norilsk ou Yakutsk sem perturbar as comunidades.

FAQ (Perguntas Frequentes)
P1: Como o sistema de quatro mecanismos excêntricos melhora a retidão da pilha?
R: Em um sistema de quatro mecanismos excêntricos, dois pares de pesos excêntricos giram em direções opostas.Os componentes verticais somam-se, proporcionando um impacto vertical puro, o que impede que a pilha oscile ou se dobre,que é fundamental para conduzir pilas de 24 m de comprimento diretamente para o solo, reduzindo as taxas de rejeição em mais de 30% em comparação com martelos de dois centrais.
P2: Quando devo activar o sistema de fusão de fluxo duplo da bomba?
A: Utilize o sistema de fusão de duplo fluxo de bomba quando o fluxo padrão de 380 L/min não pode manter uma taxa de penetração de pelo menos 5 m/min.,A válvula de fusão aumenta o fluxo para 700 L/min, aumentando a força de excitação de ~650 kN para 915 kN. Uma vez que a camada dura é passada, volte ao fluxo padrão para economizar combustível.
P3: O que torna o projecto de baixo custo de manutenção tão eficaz?
R: Os condutores de pilhas convencionais exigem a lubrificação diária de 6 ̊10 pontos de rolamento, muitas vezes em locais de difícil acesso.O projeto de baixo custo de manutenção do FV-700 utiliza um sistema de circulação de óleo de circuito fechado dentro da caixa de velocidadesOs rolamentos são banhados continuamente com óleo, não necessitam de lubrificação manual e duram até três vezes mais tempo, reduzindo o trabalho de manutenção em 80%, eliminando os custos de eliminação de graxa,e impede falhas de rolamento causadas por engraçamento perdido.
P4: É realmente possível uma operação ecológica com baixo ruído a 915 kN?
R: Sim. O FV-700 é acionado hidráulicamente, não com base em impacto. O som é um zumbido hidráulico suave combinado com o ruído de liquefação do solo, normalmente 80-85 dB a 7 metros.Marteladoras a diesel de potência equivalente (e).por exemplo, martelos de 10 toneladas) excedem 110 dB. O funcionamento ecológico de baixo ruído permite-lhe trabalhar em zonas sensíveis ao ruído sem barreras acústicas caras,e muitas vezes permite turnos noturnos de acordo com ordenações locais de ruído.
Q5: Quão compacta é a estrutura compacta do projeto de espaços confinados?
R: A altura total do FV-700 ′ (incluindo a pinça) é de aproximadamente 2,5 m e a largura (excluindo a pilha) é inferior a 1,5 m.Esta estrutura compacta de espaços confinados permite que ele funcione dentro de caixas de papelão pilha tão estreita quanto 2O martelão vibratório tradicional suspenso por guindaste exigiria muito mais espaço.
P6: Que tamanho de escavadeira é necessário para o FV-700?
R: A FV-700 é adaptada a escavadeiras de 65 ̊75 toneladas. Requer um caudal hidráulico de 380 L/min a 32 MPa (com capacidade de fusão de até 700 L/min).A partir de 1 de janeiro de 2018, Liebherr R960-R980, Sany SY650-SY750, e navios de classe similar.
P7: O FV-700 pode conduzir pilhas mais longas que 24 metros?
R: Enquanto o FV-700 é classificado para 24 m de comprimento máximo de pilha, a série de quatro excêntricos inclui modelos maiores (FV-800 e FV-900) capazes de conduzir pilhas de até 32 m.Contacte-nos para obter recomendações específicas com base no seu tipo de pilha e condições do solo.
P8: Como o design de baixo custo de manutenção beneficia os empregos remotos na Sibéria?
R: Em locais remotos da Sibéria, enviar um técnico de manutenção todas as semanas para engrasar rolamentos é logisticamente difícil e caro.O projecto de baixo custo de manutenção requer apenas uma troca de óleo semestralO sistema selado também impede a contaminação por poeira e neve, garantindo um funcionamento fiável mesmo quando as temperaturas descem para -40°C (com óleo hidráulico adequado).
P9: O sistema de fusão de fluxo duplo da bomba pode ser adaptado a máquinas mais antigas?
R: O sistema está integrado no controlo electrónico e no colector hidráulico do FV-700.As máquinas mais antigas da série FV podem ser atualizadas para esta especificação na nossa fábricaPor favor, contacte o nosso departamento de serviços para a viabilidade da adaptação.
