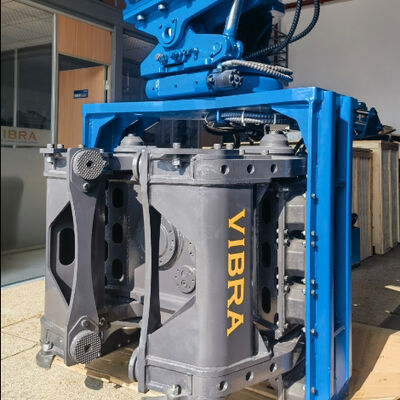

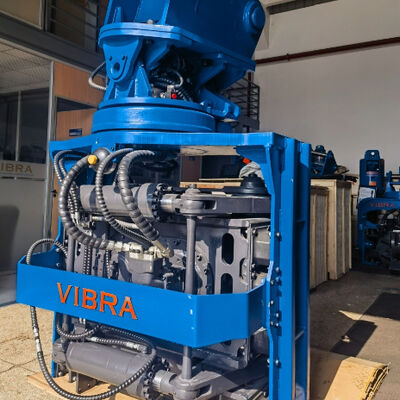

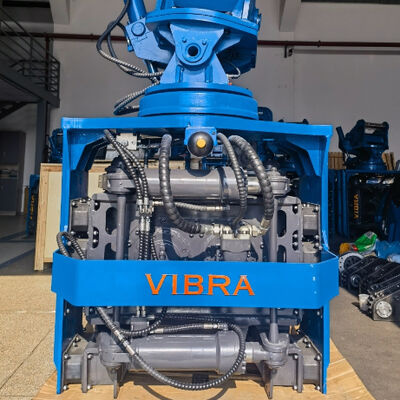

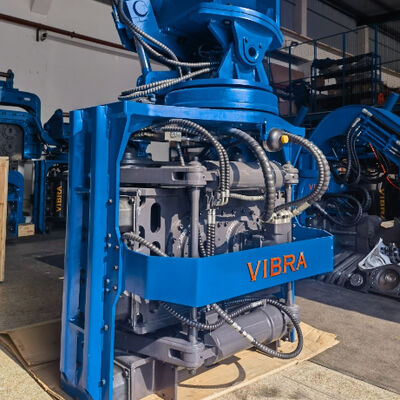

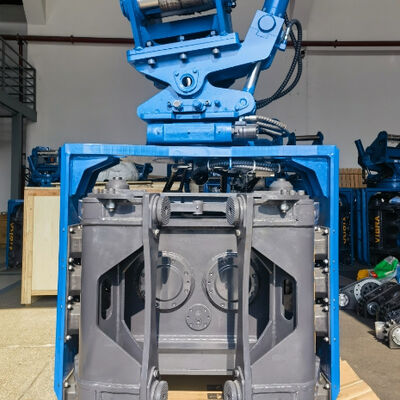

Condutor de pilhas hidráulico de aderência lateral para espaços confinados.

O SV-400 é uma arma especializada.Condutor de pilha de aderência lateral uma forma única de martelo vibratório hidráulico concebido especificamente para aplicações com pouco espaço para a cabeça e espaços confinados.O SV-400 é montado diretamente em escavadeiras de 32 a 40 toneladas e permite uma condução e extração eficientes de pilhas em ambientes com severas restrições de altura.Esta máquina apresenta uma gama de componentes que permitem a utilização de uma variedade de ferramentas, tais como sob pontes, dentro de fábricas, em túneis e ao longo de linhas ferroviárias.rotação contínua de 360 grause cabeça motriz de inclinação bidirecional (± 30 graus), permitindo ao operador posicionar a pilha em qualquer ângulo sem mover a escavadeira.Com capacidade de funcionamento com baixo espaço para a cabeça (altura total com pinça)O sistema de troca rápida de ferramentas com interfaces de pinças padrão substituíveis suporta pilares de chapas de aço, vigas H,e pilares circulares de tubulação, todos com uma máquinaO SV-400 fornece uma força centrífuga de 658 kN, opera a 32 MPa e requer um fluxo de 280 360 L/min, tornando-se a solução definitiva para a pilha de espaço confinado no sudeste da Ásia, Índia,e Rússia.

Momento excêntrico: 6,6 kgm

Força centrífuga: 658 kN

Faixa de frequência: 2300 ∼ 5000 rpm (regulado em dois estágios)

Força do grampo lateral: 385 kN. Força do grampo inferior: 490 kN.

Pressão de trabalho: 32 MPa

Fluxo de trabalho: 280-360 L/min

Ângulo de rotação/inclinação: 360° / ±30°

Dimensões (L×W×H): 1400×1315×3056 mm

Peso (incluindo conector e pinça): 3870 kg

Excavadora adequada: 32×40 toneladas

Ásia Sudeste (ampliação de pontes, construção de novas fábricas, construção de túneis)

• A capacidade de operação com baixo espaço de cabeçalho é essencial para trabalhar sob rodovias elevadas existentes em Bangkok, Jacarta e Manila durante projetos de ampliação.

• A rotação contínua completa de 360 graus permite um alinhamento preciso da pilha em zonas urbanas densas de construção com um mínimo de reposicionamento da escavadora.

• A cabeça de condução de inclinação bidirecional ajuda a instalar pilares de chapas para paredes de canais e barreiras de inundação em ângulos especificados.

Índia (trabalhos de sobrevoo, metro, galpões industriais)

• O design do condutor de pilhas de aderência lateral elimina a necessidade de líderes altos, tornando possível conduzir pilhas sob sobrevoltes baixos e dentro de expansões de armazém onde a distância superior é inferior a 4 metros.

• O sistema de troca rápida de ferramentas permite aos empreiteiros alternar entre pilhas de chapas de aço (para apoiar a fundação) e vigas H (para colunas de edifícios) no mesmo local de trabalho, economizando tempo e custos de equipamento.

• A rotação completa de 360 graus é inestimável para trabalhar ao longo de pistas de serviço estreitas em cidades lotadas como Mumbai e Delhi.

Rússia (instalações industriais, reparações de pontes, recinto de inverno confinado)

• A capacidade de operação com baixo espaço de cabeçalho permite a condução de pilhas dentro de recintos aquecidos ou sob guindastes aéreos existentes em fábricas críticas para manter a produção durante as adaptações de inverno.

• A cabeça de condução de inclinação bidirecional com cilindros hidráulicos robustos funciona de forma confiável em temperaturas abaixo de zero.

• O sistema de troca rápida de ferramentas minimiza o tempo de inatividade ao mudar de um tipo de pilha para o outro, especialmente útil em zonas industriais remotas, onde várias máquinas não podem ser facilmente mobilizadas.

P1: O que torna um motor de pilha de aderência lateral diferente de um martelo vibratório padrão?

R: Um condutor de pilha de agarre lateral usa dois sistemas de aperto: um grampo lateral e um grampo inferior.Isto fornece capacidade de operação de baixo espaço de cabeça ¢ você pode dirigir pilhas em espaços tão apertados como 30,54 metros verticalmente, o que é impossível com martelos padrão de apenas pinça de fundo.

P2: O SV-400 pode conduzir pilhas em ângulo?

R: Sim. A cabeça de direção de inclinação bidirecional permite inclinar o martelo ± 30 graus em duas direções.ou compensando terrenos desiguais.

P3: Tem realmente uma rotação completa de 360 graus?

R: Absolutamente. A rotação contínua completa de 360 graus é alcançada através de um anel de rotação de precisão.Você pode girar o martelo e a pilha para qualquer orientação sem mover a escavadora ̇ uma enorme vantagem em espaços confinados.

Q4: Como funciona o sistema de troca rápida de ferramentas?

R: O sistema de troca rápida de ferramentas usa interfaces de assento de pinça padrão substituíveis. Basta remover alguns pinos, trocar as mandíbulas da pinça (perfil de pilha de chapa de aço, agarre de feixe H ou pinça de tubo),e reinstalaToda a mudança leva menos de 10 minutos, sem ferramentas especiais.

Q5: Que tamanho de escavadeira preciso para o SV-400?

R: O SV-400 se encaixa em escavadeiras de 32 ′′ 40 toneladas. Requer um fluxo hidráulico de 280 ′′ 360 L / min a 32 MPa. Os modelos compatíveis incluem o Komatsu PC360 ′′ PC400, Hitachi ZX350 ′′ ZX400 e Sany SY335 ′′ SY395.

Q6: Que tipos de pilhas pode suportar?

R: Com o sistema de troca rápida de ferramentas, o SV-400 pode lidar com:

• Pilares de chapas de aço do tipo U e do tipo Z (maioria dos perfis)

• As vigas H (flanca larga, flanca média)

• Tubos circulares de aço (diâmetros variados)

• Pinas de concreto pré-moldado (com almofadas de borracha opcionais)

Q7: Como a capacidade de operação com baixo espaço para a cabeça beneficia o trabalho de ponte?

R: Ao reabilitar ou alargar pontes existentes, muitas vezes é necessário conduzir pilhas diretamente sob o convés da ponte, onde a distância é de apenas 3,5 × 4 metros.A capacidade de operação de baixo espaço para a cabeça do SV-400 permite-lhe trabalhar sob o convés sem fechar a ponte ao tráfego uma enorme economia de tempo e custos.

P8: Que manutenção é necessária para o sistema de inclinação e rotação?

R: Os anéis de giro e os cilindros de inclinação são selados e exigem lubrificação periódica a cada 50 horas de funcionamento.Todos os componentes hidráulicos usam óleos padrão para escavadeiras.
